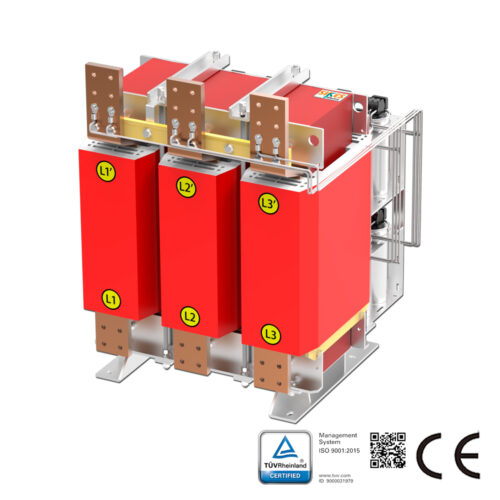

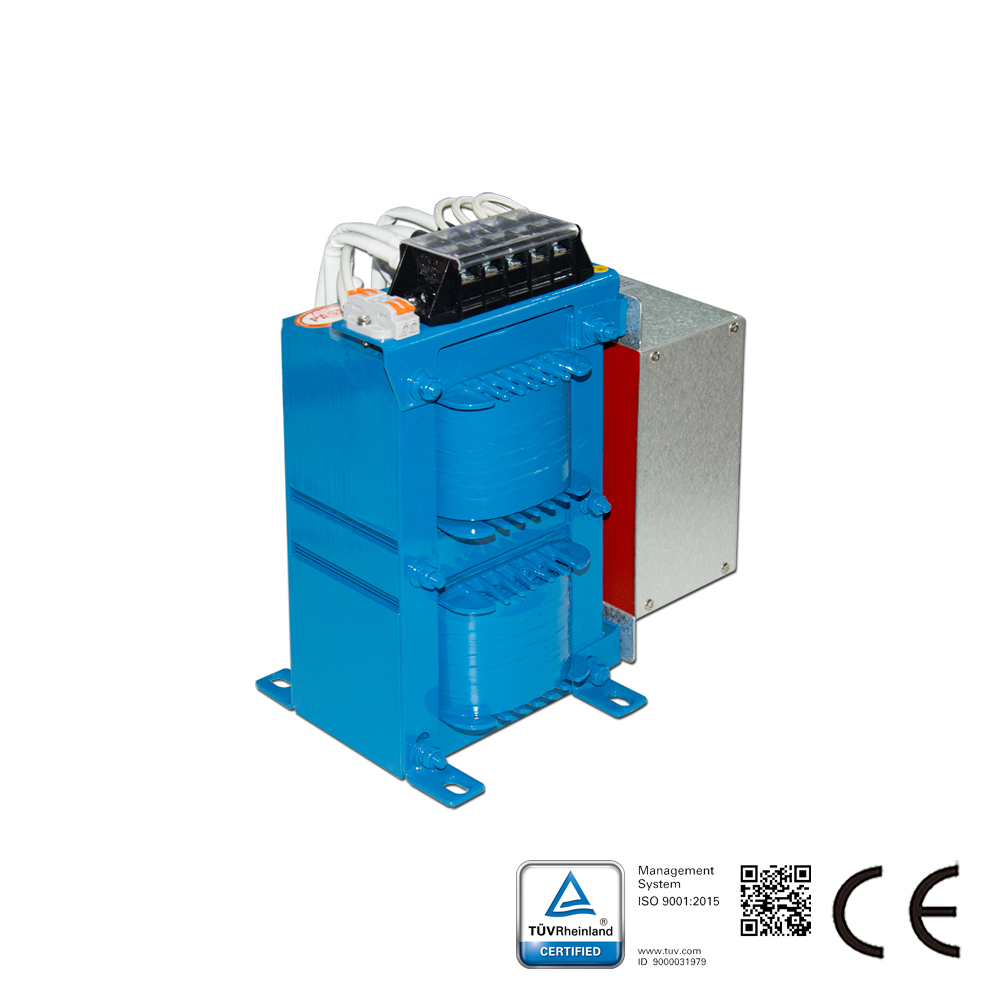

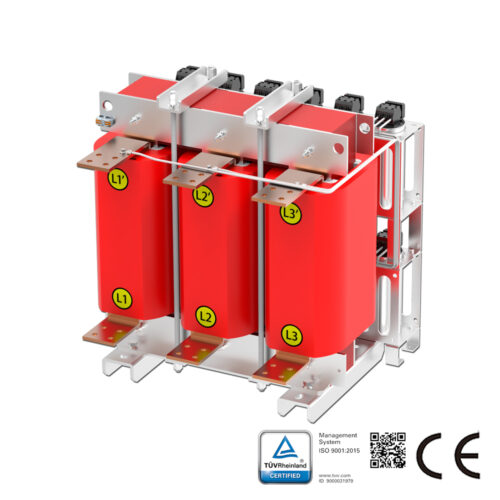

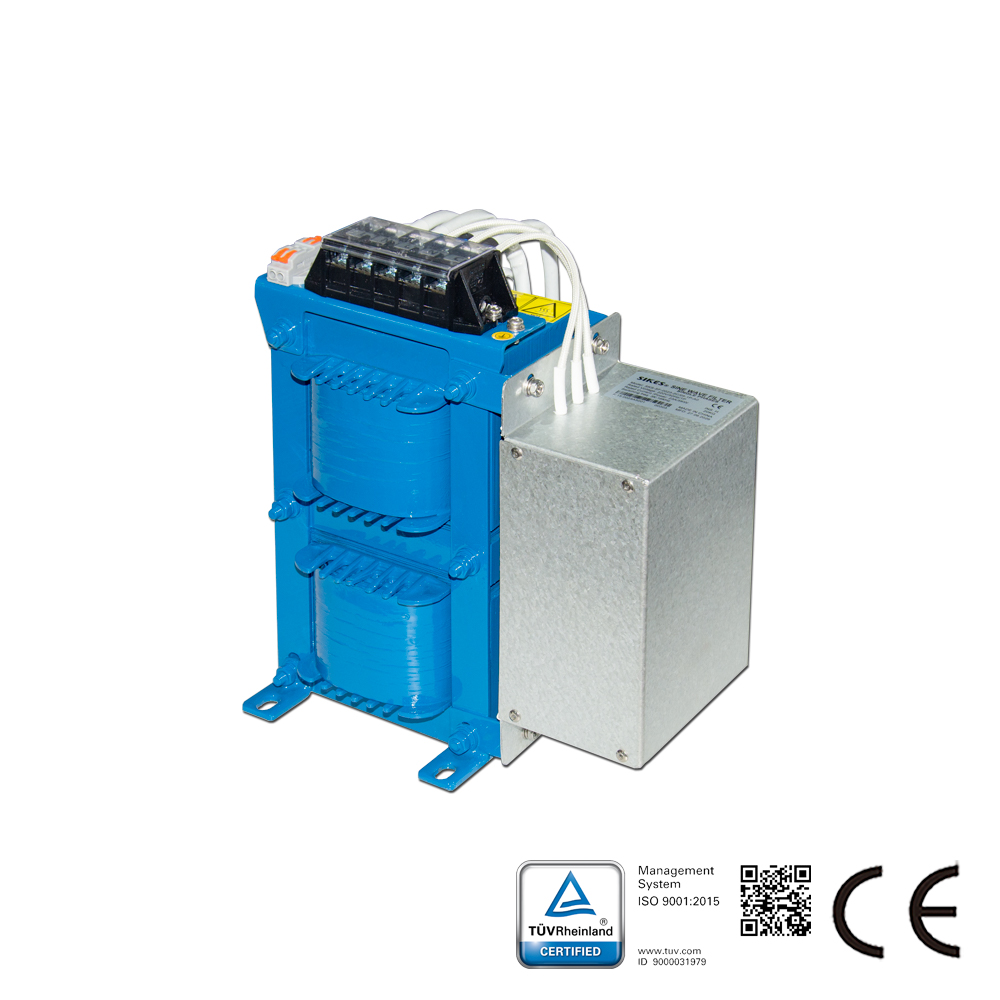

Breve descripción del filtro de onda sinusoidal:

El filtro de onda sinusoidal de Sikes se utiliza en accionamientos de motores en muchos sistemas de transmisión (especialmente en convertidores de frecuencia o dispositivos de fuente de alimentación conmutada). Los filtros pasivos están diseñados para convertir la tensión no sinusoidal generada por los convertidores de frecuencia, etc., para formar una onda de tensión similar a una onda sinusoidal. Se utiliza principalmente en redes eléctricas industriales de 380 a 480V. Debido a que la caída de tensión de este filtro es mucho menor que el estándar actual del mercado, puede garantizar una tensión de entrada del motor muy alta. Puede reducir el ruido y proteger motores relativamente sensibles, permitiendo el uso de cables de motor muy largos, de hasta 2000 metros. Industrias de aplicación típicas: metalurgia, carbón, petroquímica, tratamiento de agua, energía nueva, etc. Generalmente, si la distancia entre el inversor doméstico y la carga supera los 50 metros, se debe agregar un reactor. Si existe un requisito para la forma de onda de salida del inversor, se debe agregar un filtro de onda sinusoidal; si la distancia entre inversores importados supera los 100 metros, es necesario agregar un filtro de onda sinusoidal. Esta distancia se refiere a la longitud de la conexión. El costo de fabricación del filtro de onda sinusoidal es relativamente alto. Generalmente, si no hay un requisito especial, es suficiente seleccionar un filtro especial para el convertidor de frecuencia o un reactor de salida.

Característica del filtro de onda sinusoidal:

Los filtros de onda sinusoidal de Sikes para varios motores servo de sistemas de accionamiento de velocidad variable (especialmente para inversores o fuentes de alimentación conmutada), están diseñados para cambiar la tensión de salida PWM del inversor y generar una tensión casi sinusoidal. La serie pasiva está destinada a su uso en redes de 380V-480V.
Sikes le ofrece otra opción económica además de los filtros Schaffner y MTE.

Características del filtro de onda sinusoidal:
Nivel de tensión: tensión nominal monofásica 220V, desviación admisible ±10%
Tasa de distorsión de la forma de onda de tensión: THDv <5% Frecuencia del motor: 0-120Hz Frecuencia de conmutación: ≥ 3kHz Frecuencia de resonancia: inferior a 0,5 veces la frecuencia de conmutación Caída de tensión: ≤10% (50Hz) a corriente nominal Longitud máxima del cable del motor: hasta 2000 metros Rendimiento: 98% a 99% Grado de protección: IP00 Clase de aislamiento: Clase H Capacidad de sobrecarga: 1,5 veces la corriente nominal durante un minuto, 1,2 veces durante una hora Tensión soportada: CC 2240V, 2 segundos (fase a fase) / CC 2720V, 2 segundos (fase a carcasa) Rigidez dieléctrica: CA4000V/5mA/60S Disipación de calor: refrigeración por aire forzado Forma de carga: carga típica de motor; transformador elevador estándar; otras cargas lineales Temperatura de funcionamiento: -10～+50(℃); temperatura de almacenamiento: -40～+65(℃); humedad ambiente: 0～98(%) sin condensación; altitud: <2000M Función del filtro de onda sinusoidal: 1. Prolongar la vida útil del motor; 2. Proteger el aislamiento del motor; 3. Reducir la corriente en los rodamientos del motor; 4. Aumentar la distancia de transmisión; 5. Mejorar la fiabilidad del sistema; 6. Tras aplicar este filtro, los motores convencionales pueden sustituir a los motores de frecuencia variable; 7. Buena supresión de interferencias electromagnéticas; 8. Dado que la salida del inversor contiene armónicos de alta frecuencia, aumenta las pérdidas en el cable de alimentación y el motor; al mismo tiempo, un dv/dt extremadamente alto provoca interferencias de radiación de varios MHz; si el motor requiere transmisión a larga distancia (el cable del motor supera los 50 metros), la tensión en los terminales del motor se superpone debido a la reflexión de ondas viajeras, dañando el aislamiento del motor e incluso provocando la rotura del cable; 9. Para la corriente armónica, el componente armónico puede reducirse modificando el método de modulación, pero no puede eliminarse por completo. Para las interferencias de radiofrecuencia causadas por dv/dt, se puede instalar un filtro electromagnético dv/dt, pero solo es efectivo para una longitud determinada de cable, no siendo adecuado para cualquier longitud; 10. Una forma eficaz de resolver los problemas anteriores es instalar un filtro de onda sinusoidal en el lado de salida del inversor para filtrar la onda modulada SPWM en una forma de onda de tensión similar a una onda sinusoidal. El filtro de onda sinusoidal está compuesto por una reactancia de salida de alta frecuencia y un bucle RC, junto con una reactancia de modo común. Puede suprimir eficazmente las pérdidas de alta frecuencia y las interferencias de radiofrecuencia por dv/dt, y extender el cable entre el motor y el inversor hasta 500 metros, o incluso 2 kilómetros.

Campos de aplicación del filtro de onda sinusoidal:
Equipos de ventilación, transportadores, bombas, energía eólica
Equipos de calefacción, ventilación y aire acondicionado, compresores
Ascensores, grúas, energía eólica, SAI, sistemas de alimentación ininterrumpida
Cableado relativamente largo entre el motor y el variador
Variador de motor conectado a múltiples motores en paralelo
Aplicación de media tensión (implementado antes del transformador elevador)
