Solución armónica para sistema VFD

La contaminación armónica en los sistemas de accionamiento de frecuencia variable (VFD) causa graves peligros para los equipos, las redes y la seguridad de la producción. Para optimizar la calidad de la energía y reducir los costos integrales, es necesario implementar tres soluciones de mitigación principales: reactores de línea, filtros pasivos y filtros activos de potencia.
Resumen de la solución Peligros de los armónicos Puntos críticos reales Métodos de solución Comparación de soluciones Recomendaciones de implementación

Guía ejecutiva para la mitigación de armónicos en sistemas eléctricos

Con la aplicación generalizada de la tecnología de electrónica de potencia, la proporción de cargas no lineales en la red eléctrica aumenta día a día. Esto ha llevado a que la contaminación armónica se convierta en un problema clave que afecta la calidad de la energía, la seguridad del equipo y la operación estable del sistema.

El propósito de la mitigación de armónicos es eliminar o suprimir las corrientes y tensiones armónicas generadas por cargas no lineales en el sistema de potencia, asegurando que el suministro eléctrico cumpla con las normas nacionales y prolongue la vida útil del equipo. A continuación, se proporciona una explicación detallada desde cuatro aspectos: peligros de los armónicos, soluciones principales de mitigación de armónicos, comparación de diferentes soluciones y recomendaciones de implementación.

Consulta de producto o solución
Los múltiples aspectos de los peligros de los armónicos
El núcleo de un sistema de variador de frecuencia (VFD) es la conversión de energía CA-CC-CA. Las características no lineales de las etapas de rectificación e inversión generan armónicos característicos, principalmente de los órdenes 5.º, 7.º, 11.º y 13.º. Estos armónicos actúan como "virus invisibles" en el sistema eléctrico, causando daños en tres niveles: equipos, red eléctrica y seguridad.
  • Reducción drástica de la vida útil del equipo
    Las corrientes armónicas pueden aumentar las pérdidas en cobre y hierro de los transformadores en un 30%–50%, provocando sobrecalentamiento localizado del núcleo, envejecimiento acelerado del aislamiento y una reducción del 20%–30% en la vida útil. Los motores afectados por armónicos experimentan vibraciones adicionales y ruido audible, y el aislamiento del estator es más propenso a fallos debido a corrientes de alta frecuencia. En una fábrica, los armónicos causaron la falla consecutiva de tres motores en solo seis meses, resultando en costos de reparación que superan las decenas de miles de dólares.
  • Aumento significativo de las pérdidas en la red
    El "efecto piel" causado por los armónicos puede aumentar la resistencia equivalente de las líneas hasta en un 40%, y en áreas con contaminación armónica severa, las pérdidas de la red pueden ser un 15%–20% más altas que los niveles normales. Al mismo tiempo, los armónicos pueden provocar una reducción del factor de potencia. Cuando el factor de potencia cae por debajo de 0,85, la factura mensual de electricidad de una empresa aumentará en un 6,5%; si el factor de potencia cae por debajo de 0,65, se aplicará un recargo adicional del 2% por cada disminución de 0,01 por debajo de ese umbral.
  • Riesgos de seguridad y producción
    Los armónicos de tercer orden pueden provocar que la corriente del conductor neutro supere hasta tres veces la corriente de fase. En un edificio de oficinas, los armónicos de las lámparas fluorescentes provocaron un aumento de la temperatura del conductor neutro a 120 °C, lo que provocó un incendio. Los armónicos también pueden interferir con sistemas de control como PLC y sensores. En una línea de producción automotriz, los armónicos causaron una desviación de posicionamiento del robot de hasta 2 mm, lo que resultó en una parada de emergencia de la línea de producción y pérdidas de alrededor de doscientos mil dólares estadounidenses.
Puntos críticos reales
Los comentarios de las instalaciones industriales revelan que los problemas de armónicos que enfrentan los usuarios presentan tres características principales: ocultamiento, repentinidad y conductividad.
  • 1

    Dificultad en el rastreo de fallos

    Las interferencias armónicas a menudo se manifiestan como fallos no evidentes, como apagados aleatorios de equipos y lecturas distorsionadas de instrumentos, que en las etapas iniciales se diagnostican fácilmente de forma errónea como problemas de calidad del equipo. En una planta química, las lecturas anormales de un indicador de nivel causadas por interferencias armónicas llevaron a repetidos reemplazos de instrumentos antes de que finalmente se identificara la causa raíz.
  • 2

    Altos costos de mitigación

    La adición ciega de equipos de filtrado puede resultar en una efectividad de mitigación insuficiente debido a una selección inadecuada. Una empresa química seleccionó inicialmente un filtro armónico activo de uso general, logrando una tasa de mitigación de solo el 68%; solo después de una reselección la tasa mejoró al 95%.
  • 3

    Mala compatibilidad del sistema

    Algunas soluciones de mitigación pueden resonar con los dispositivos existentes de compensación de potencia reactiva, amplificando a su vez los peligros armónicos. En un centro logístico, la resonancia causada por cargas mixtas que comparten un transformador provocó la quema de bancos de condensadores.
Filtro Activo de Potencia (APF) Reactancia de línea Filtro armónico pasivo (filtro LC)

Filtro Activo de Potencia (APF)

Principio de funcionamiento

La corriente armónica en el lado de la carga se recoge en tiempo real mediante un transformador de corriente (CT). El controlador calcula y genera una corriente de compensación que es opuesta en fase e igual en amplitud a los armónicos, inyectándola en la red eléctrica para cancelar los armónicos. Permite la compensación dinámica de armónicos de cualquier orden dentro del rango de 0–2 kHz, reduciendo el THDi por debajo del 5%.

Comparación de pros y contras

Ventajas Desventajas
Mitigación armónica completa, capaz de filtrar armónicos de varios órdenes simultáneamente, adaptándose a escenarios de carga complejos y variables Mayor costo
Tiempo de respuesta rápido, con compensación completada en menos de 100 μs, lo que permite el seguimiento de armónicos que cambian dinámicamente Depende de componentes electrónicos de potencia, lo que resulta en una tasa de fallas más alta en comparación con los filtros pasivos
Con función de compensación de potencia reactiva y funciones de balanceo trifásico, mejorando la calidad general de la energía La instalación y puesta en marcha son complejas y requieren profesionales para configurar los parámetros según los datos armónicos del sitio

Áreas de aplicación

Adecuado para aplicaciones de alta precisión y alta fiabilidad, como equipos de resonancia magnética hospitalaria, hornos monocristalinos en plantas de fabricación de electrónica, centros de datos o líneas de producción automatizadas con instalaciones densas de variadores de frecuencia.

Series de productos opcionales

La serie de productos correspondiente de Sikes: Filtro Activo de Potencia APF

.subsolution-0 h4

Reactancia de línea

Principio de funcionamiento

El reactor de línea se conecta en serie en el lado de entrada del variador de frecuencia (VFD). Al aumentar la impedancia en el lado de la fuente de alimentación, suprime la corriente armónica generada por el circuito rectificador y también mitiga el impacto de los cambios repentinos de voltaje de la red en el VFD. Normalmente, un reactor con un factor de impedancia del 3%–5% puede reducir la distorsión armónica total de la corriente de entrada (THDi) de aproximadamente el 35% a alrededor del 20%.

Comparación de pros y contras

Ventajas Desventajas
Estructura simple, rentable Solo suprime armónicos de bajo orden como el 5º y 7º; eficacia limitada en la mitigación de armónicos de alta frecuencia
Instalación fácil, no requiere puesta en marcha adicional, se puede conectar directamente en serie con el circuito de entrada No puede eliminar completamente los armónicos, reduciendo el THDi solo al 10%–20%, lo que dificulta cumplir con los requisitos de aplicaciones de alta precisión
Proporciona compensación de potencia reactiva, mejorando el factor de potencia del lado de entrada a más de 0,9 Introduce una cierta caída de tensión, con una pérdida de tensión de aproximadamente 3%–5% a plena carga — se debe tener en cuenta el margen de la red.

Áreas de aplicación

Adecuado para escenarios de carga pequeña o mediana con contaminación armónica ligera, como sistemas VFD de uso general para ventiladores, bombas, etc., o como etapa de pretratamiento en escenarios complejos.

Series de productos opcionales

La serie de productos correspondiente de Sikes: filtro de entrada ACL

.subsolution-1 h4

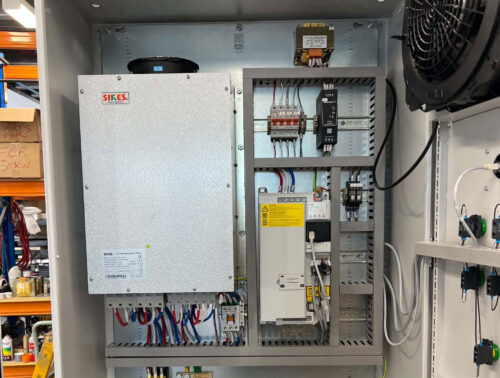

Filtro armónico pasivo (filtro LC)

Principio de funcionamiento

Un circuito de sintonización compuesto por reactores y condensadores proporciona una ruta de baja impedancia para órdenes armónicos específicos, dirigiendo las corrientes armónicas hacia la rama del filtro en lugar de hacia la red eléctrica. Una configuración común es el filtro doblemente sintonizado de 5º y 7º orden, que puede filtrar los órdenes armónicos correspondientes respectivamente.

Comparación de pros y contras

Ventajas Desventajas
Alta selectividad, eficiencia de mitigación superior al 90% para órdenes armónicos específicos Solo filtra los órdenes armónicos preestablecidos, con bajo rendimiento de mitigación para armónicos no característicos
Operación estable, sin componentes activos, baja tasa de fallos, vida útil superior a 10 años Propenso a resonancia con la red eléctrica, requiere cálculo preciso de la impedancia de la red y los parámetros del filtro
Costo moderado, bajos requisitos de mantenimiento — solo limpieza periódica de polvo y prueba de valor de capacitancia Tamaño relativamente grande, ocupa cierto espacio en el cuadro de distribución

Áreas de aplicación

Adecuado para escenarios industriales con características armónicas estables, como sistemas VFD de alta potencia en las industrias metalúrgica, cementera y otras. Puede utilizarse en combinación con reactores de entrada para mejorar aún más el rendimiento de mitigación.

Series de productos opcionales

Las series de productos correspondientes de Sikes: OSK 5% Filtro armónico, OSK 10% Filtro armónico, PHF 5% Filtro armónico, PHF 10% Filtro armónico, PIHF Filtro armónico, HFI Filtro armónico

.subsolution-2 h4
Matriz de selección de soluciones
Comparar las diferencias entre cada solución en una tabla
Solución Reactancia de línea Filtro armónico pasivo Filtro armónico activo
Eficiencia de mitigación ★★☆☆☆ ★★★★☆ ★★★★★
Relación costo-efectividad ★★★★★ ★★★☆☆ ★☆☆☆☆
Escenarios de aplicación Carga general pequeña o mediana Carga armónica fija de alta potencia Carga dinámica de alta precisión
Instalación ★★★★★ ★★★☆☆ ★★☆☆☆
Mantenimiento ★★★★★ ★★★☆☆ ★★☆☆☆
Serie SIKES ACL OSK, PIHF, PHF, HFI APF
Recomendaciones de implementación
Monitoree primero, use filtros híbridos con Sikes y mantenga para la estabilidad a largo plazo.
  • Monitoreo antes de la mitigación
    Utilice un analizador de calidad de energía para realizar un monitoreo continuo durante al menos 7 días, centrándose en el valor de probabilidad del 95%. Identifique los órdenes armónicos, el contenido y los patrones de variación para evitar selecciones incorrectas.
  • Optimización de la solución híbrida
    Para escenarios de clústeres VFD centralizados, se puede adoptar una solución híbrida que combine "filtros activos + filtros pasivos". Utilice filtros activos en áreas centralizadas para manejar armónicos dinámicos y filtros pasivos en puntos finales distribuidos para filtrar armónicos fijos. Este enfoque puede reducir los costos integrales de mitigación en un 22%.
  • Contacte con Sikes Electric
    Nuestros ingenieros le proporcionarán soluciones profesionales y razonables adaptadas a sus condiciones operativas y requisitos.
  • Monitoreo y mantenimiento a largo plazo
    Establecer un sistema de monitoreo de la calidad de la energía. Inspeccionar regularmente el estado de los equipos de filtrado — como la capacitancia de los filtros pasivos y la temperatura del módulo IGBT de los filtros activos — para garantizar la estabilidad a largo plazo del rendimiento de mitigación.
