Este caso demuestra la eficacia práctica de la aplicación de un filtro dedicado para hornos de inducción de media frecuencia en la mitigación de armónicos característicos y la supresión de impactos de potencia reactiva.
Problemas a abordar
Una empresa de fundición opera un horno de inducción de media frecuencia de 5 toneladas con rectificación de 6 pulsos. Durante la operación, se generan armónicos significativos de 5º, 7º, 11º y 13º orden, acompañados de graves impactos de potencia reactiva (pico a corto plazo de hasta 2000 kvar), que causan parpadeo de voltaje en la red y plantean ciertos riesgos para la operación segura y estable del sistema de suministro eléctrico.
Enfoque de mitigación

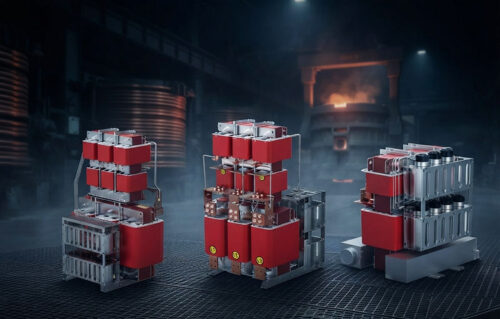

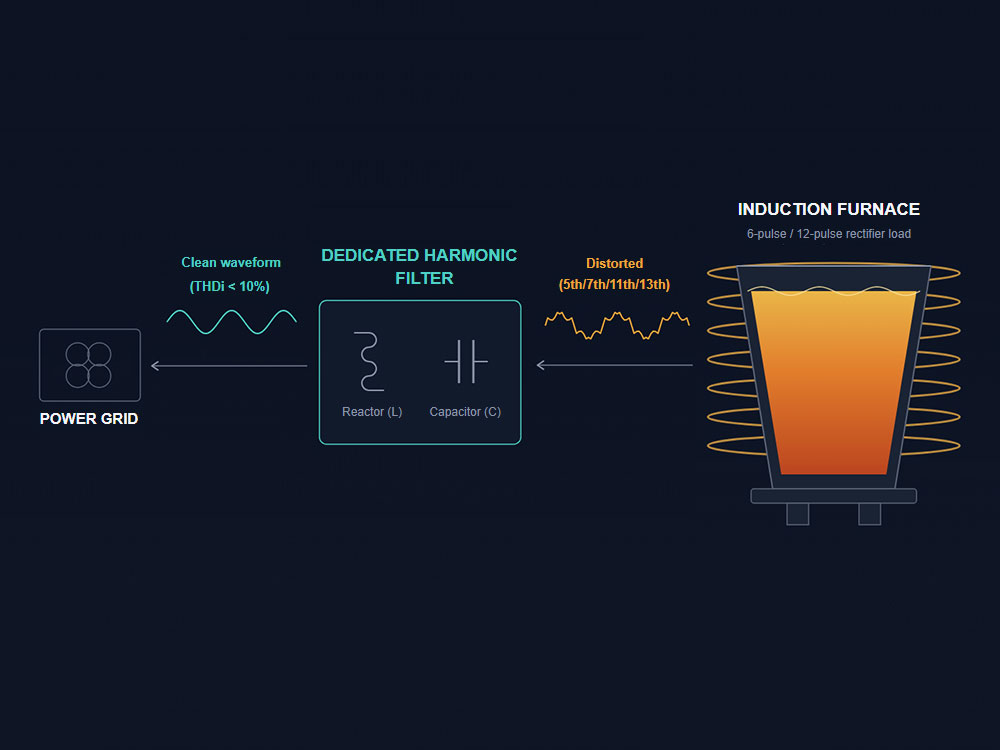

Para abordar los problemas mencionados, la empresa adoptó una solución de filtro dedicado diseñada para hornos de inducción de media frecuencia.
Resultados de la mitigación
Después de la puesta en marcha, la mejora en los parámetros operativos clave es la siguiente:
1. Mitigación de armónicos: Las corrientes armónicas de 5º, 7º, 11º y 13º orden en el lado de alta tensión se redujeron todas a valores dentro de los límites especificados por las normas nacionales.
2. Factor de potencia: Aumentó de 0,89 antes de la puesta en marcha a un valor estable superior a 0,95.
3. Parpadeo de voltaje: La fluctuación máxima del voltaje de la red se suprimió eficazmente a un valor dentro de 200 V, garantizando la seguridad del funcionamiento del equipo.
Resumen
Este caso demuestra que el filtro dedicado para hornos de inducción de media frecuencia ofrece una buena adaptabilidad de ingeniería en la mitigación de armónicos característicos y la supresión de impactos de potencia reactiva, y es particularmente adecuado para aplicaciones donde las características armónicas son relativamente fijas y las fluctuaciones de carga están dentro de un rango controlable.
