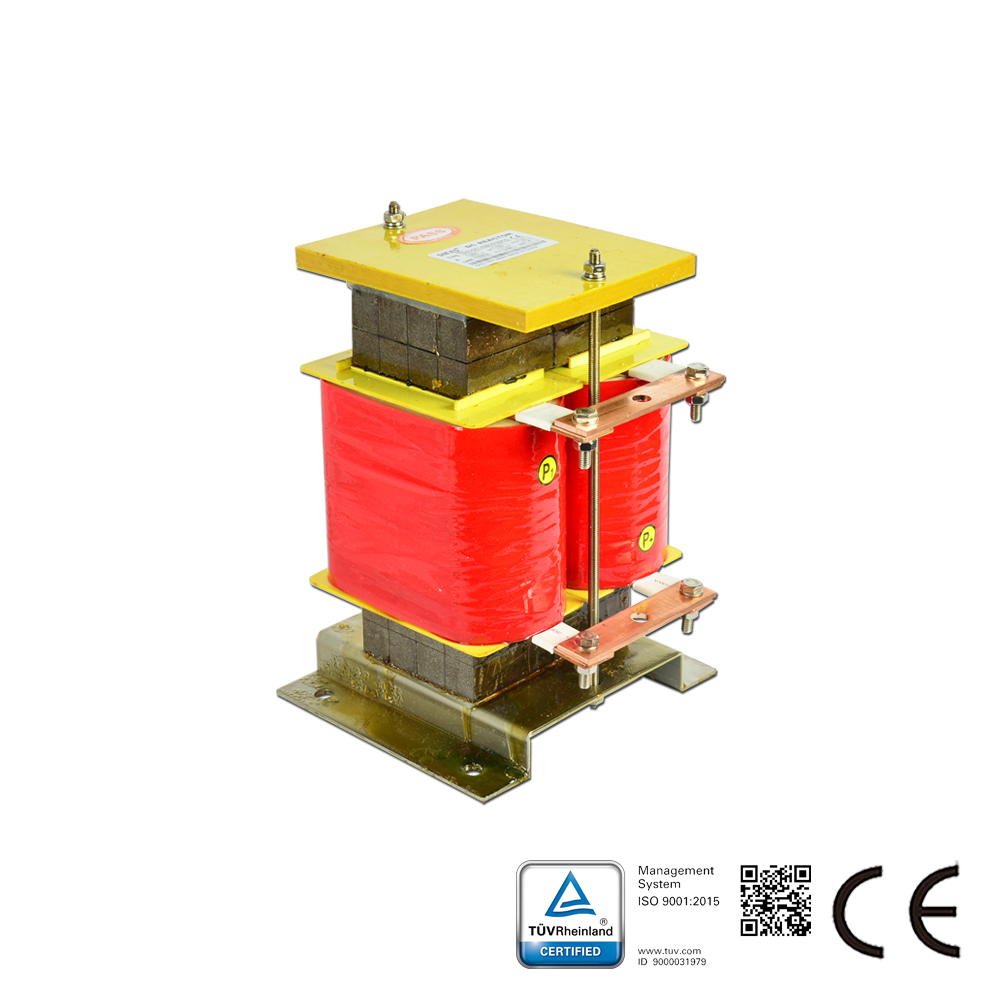

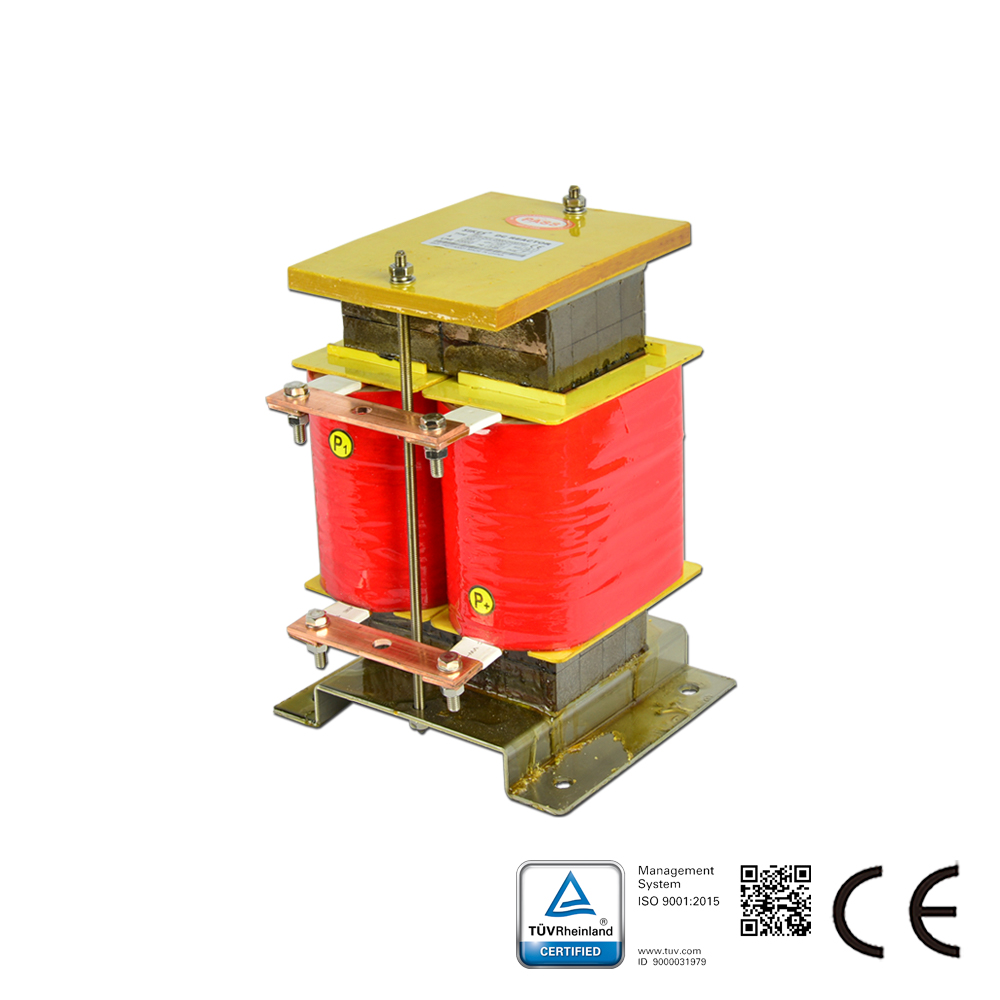

Descripción del DC Choke:

El reactor de CC de hierro-silicio está fabricado con núcleo magnético de polvo de Si-Fe.

Acerca del núcleo magnético de polvo de Si-Fe:

El núcleo magnético de polvo de Si-Fe está compuesto por 94% Fe y 6% Si. Es denominado XFlux por Magnetics y MegaFlux por CSC. Tiene una densidad de flujo de saturación de 16000 Gs y excelentes características de polarización de CC. Sus pérdidas en el núcleo son menores que las de los núcleos de polvo de hierro y no presenta problemas de envejecimiento térmico. Es especialmente adecuado para su uso en bobinas de potencia de alta corriente, inductores de potencia para almacenamiento de energía, bobinas PFC, etc. También se aplica ampliamente en energía solar, eólica y vehículos híbridos.

Reactancia de CC de hierro-silicio:
Corriente nominal: 100-1000 A;
Frecuencia de conmutación: 10 kHz – 1000 kHz.

Características del inductor de CC:
1) Excelente estabilidad térmica
2) Menor pérdida magnética en comparación con productos de núcleo de polvo de hierro
3) Alto Bmax de 16000 Gauss
4) Buen rendimiento de polarización de CC
5) Baja magnetostricción
6) 100% libre de plomo (Pb) y conforme a RoHS

Estándar del inductor de CC:
GB 1094.6-2011, JB/T 9644-1999, JB 5346-1998, JB 9644-1999

Aplicación del reactor de CC:
1) Filtro de ruido en línea (PFC)
2) Transformador flyback de pulso
3) Corrección del factor de potencia
4) Inductor de salida de potencia para fuente de alimentación conmutada
5) Filtro AC/DC
6) Inductor de potencia para almacenamiento de energía (energía solar, eólica, etc.)
7) Inductor de potencia para fines militares e industriales
