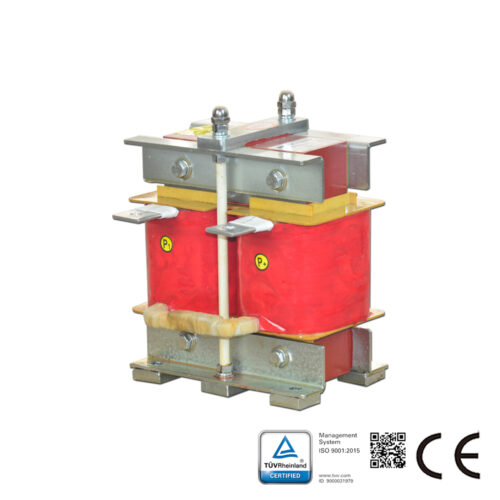

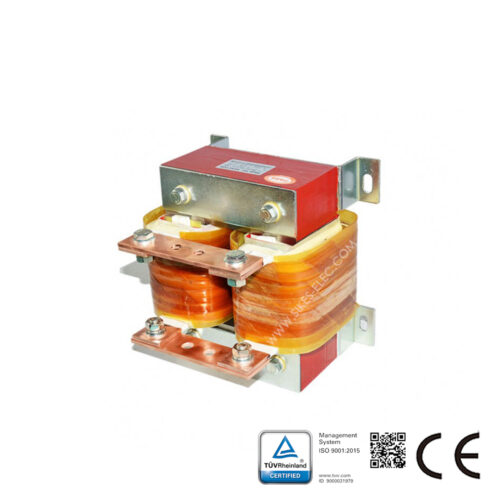

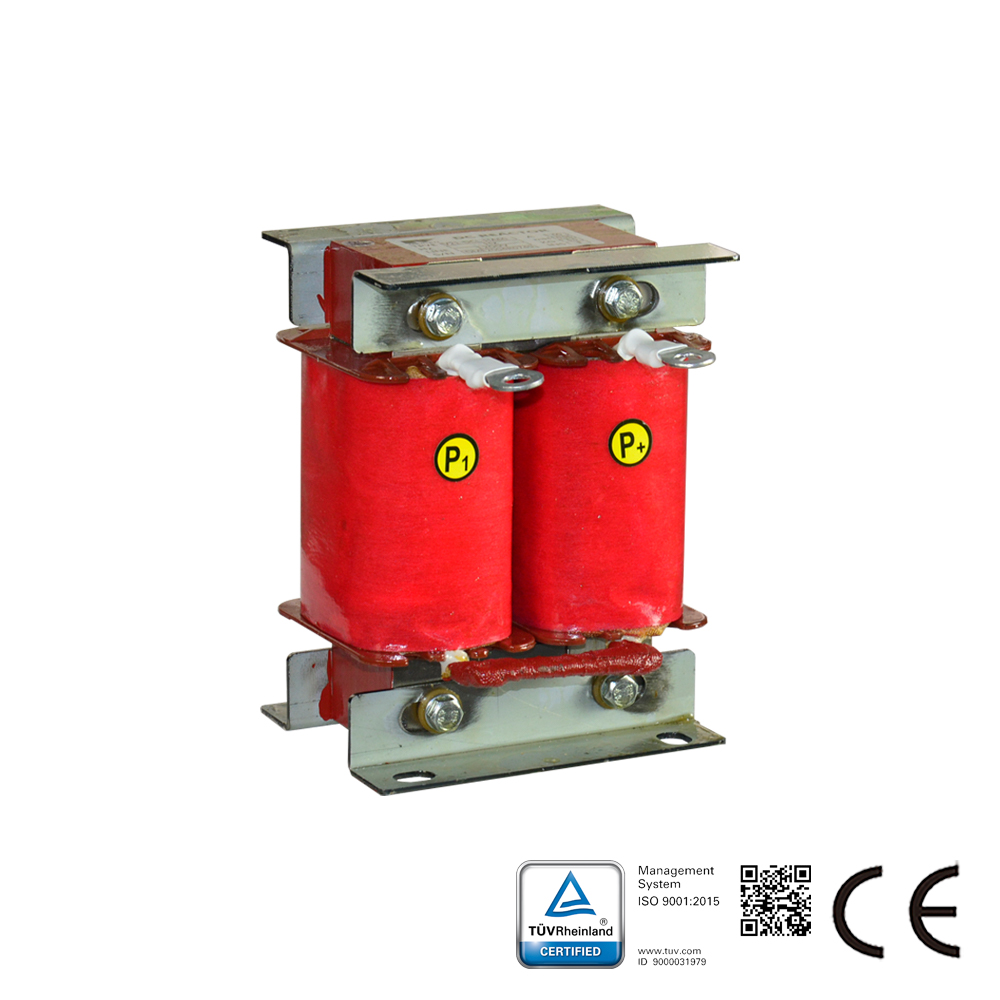

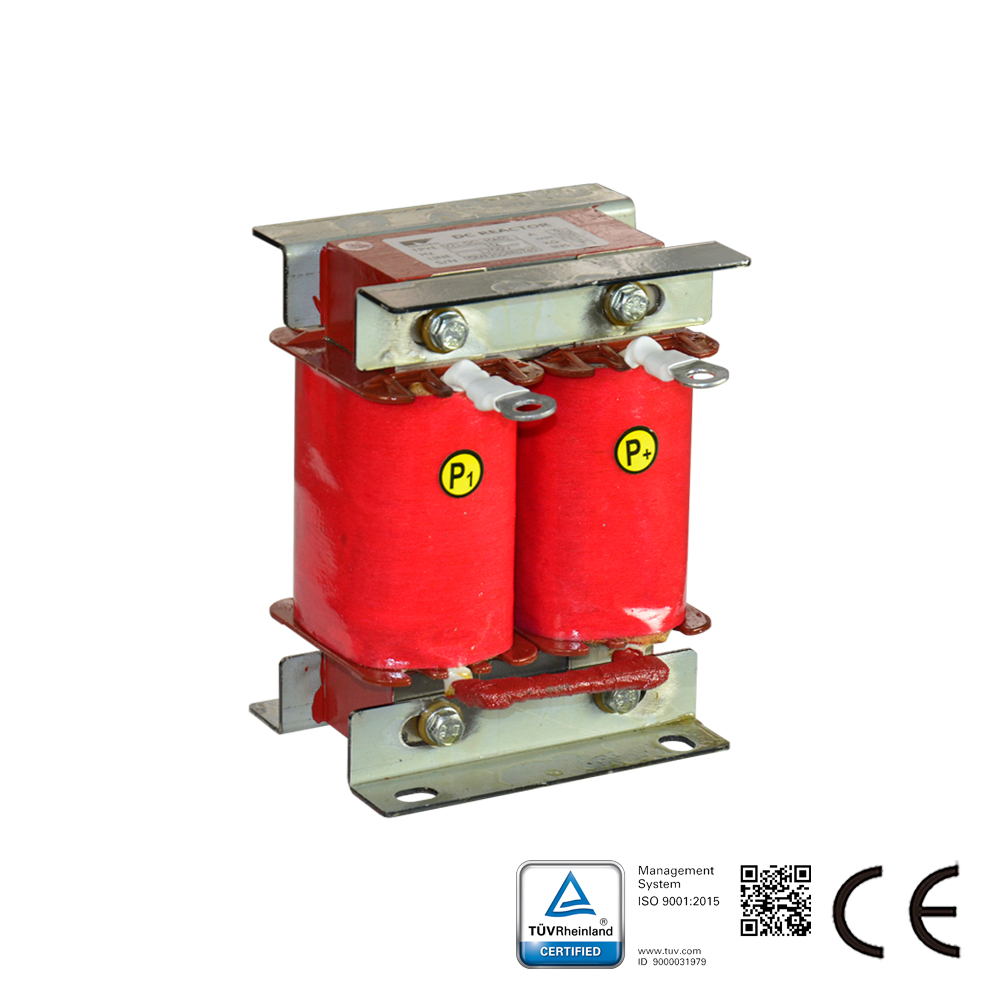

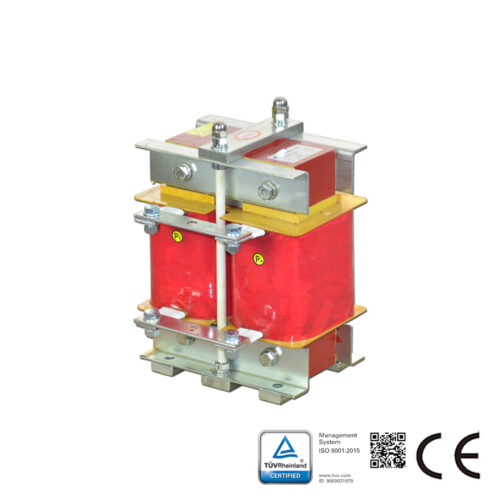

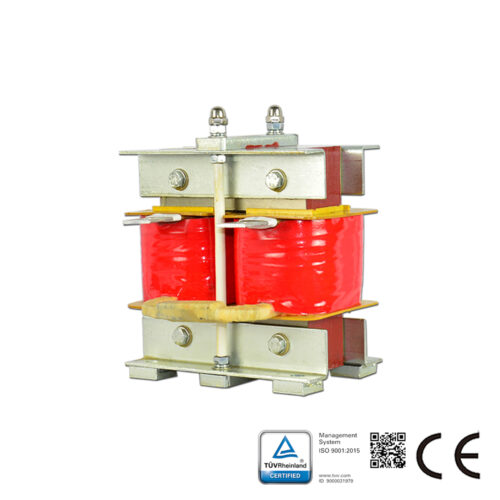

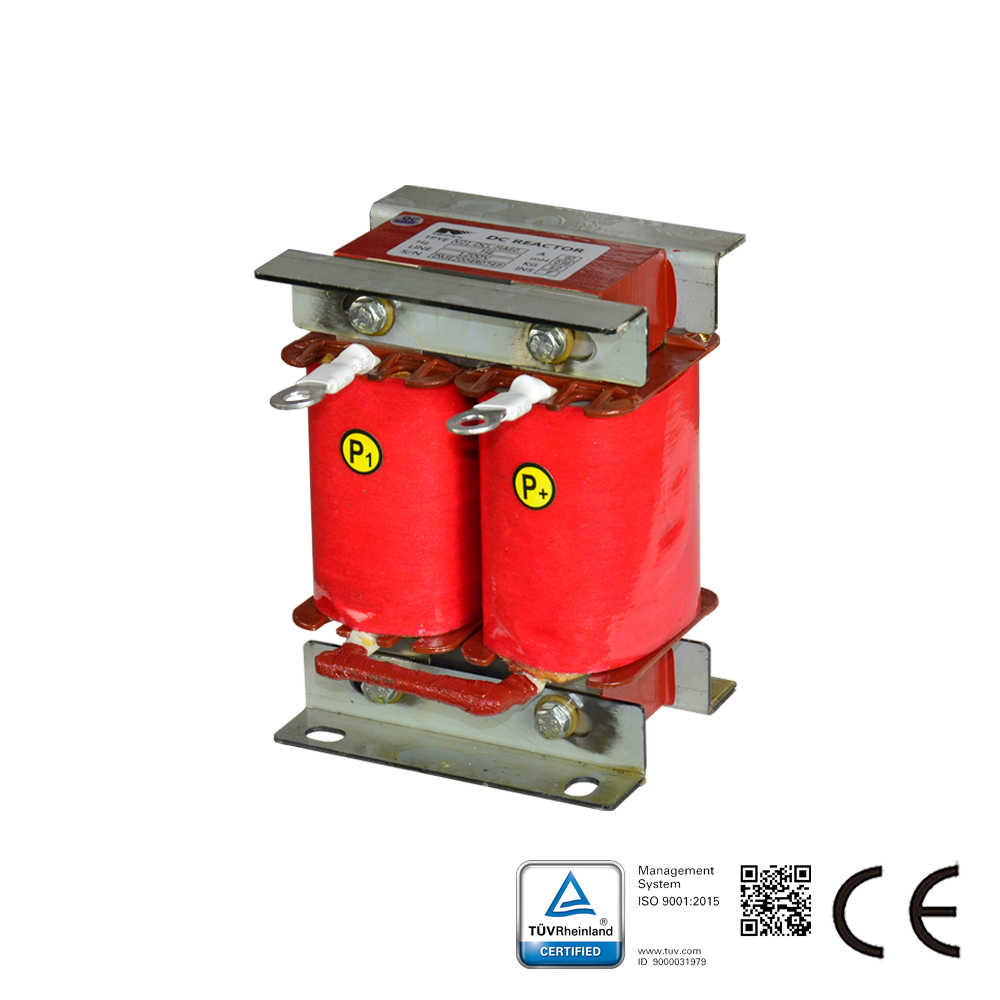

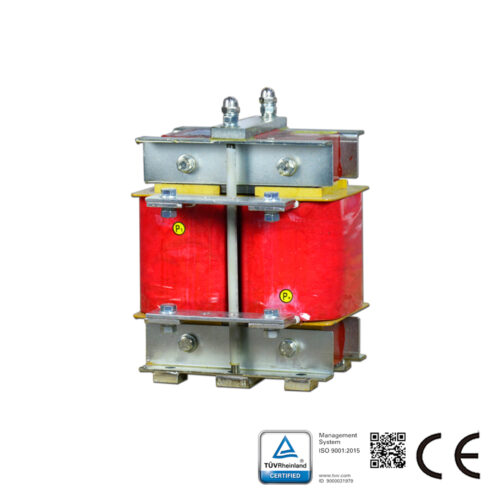

Descripción del reactor DC:

Los estranguladores de red magnéticos también logran el beneficio bidireccional de los estranguladores de línea. La distorsión de voltaje de línea y las muescas causadas por el variador se filtran de la fuente de alimentación de CA entrante y, a la inversa, la interferencia impuesta en la línea por otros dispositivos se filtra del variador. La corriente de cortocircuito disponible de la línea está limitada. El reactor DC también se conoce como reactor de corriente continua.

Características materiales del reactor de CC:
1. Resistencia a altas temperaturas: El material aislante interno se combina con un proceso sin marco, la resistencia al calor del estrangulador es fuerte, con clase F o H opcional.
2. Reducción de ruido: El entrehierro del estrangulador utiliza un proceso de soldadura por arco de argón, que tiene bajo ruido, pequeña fuga de flujo magnético e inductancia estable.
3. Resistencia electromagnética: Bobinado con proceso de devanado de lámina, el estrangulador tiene una fuerte resistencia a la fuerza electromagnética y una buena calidad de presentación.
4. Volumen pequeño: Núcleo con láminas de acero al silicio de grano orientado laminadas en frío, lo que proporciona al estrangulador alta confiabilidad, tamaño pequeño, peso ligero y bajo costo.

Características de esta serie:
1. Tensión del inversor (sistema): 0,4 kV
2. Rango de tensión: CC 600 V – 1200 V
3. Rigidez dieléctrica: Núcleo-bobinado, CA 3000 V/50 Hz/5 mA, sin daños en 60 s (prueba en fábrica)
4. Resistencia de aislamiento: Núcleo-bobinado, CC 1000 V, resistencia > 100 MΩ
5. Ruido: Menos de 65 dB (medido a 10 metros de distancia del reactor horizontalmente)
6. Estándar: GB 19212.1-2008, GB/T1094.6-2011

Aplicación del reactor de CC:
1. Reducción de la corriente en el circuito de CC. Asegurar una corriente continua cuando el valor de inductancia alcanza un cierto grado.
2. Reducir y prevenir daños en el puente rectificador y sobrecalentamiento de la capacitancia causados por corriente pulsante.
3. Mejora del factor de potencia, reducción del pulso de CA en la barra colectora de CC, limitación de transitorios de tensión de red.
