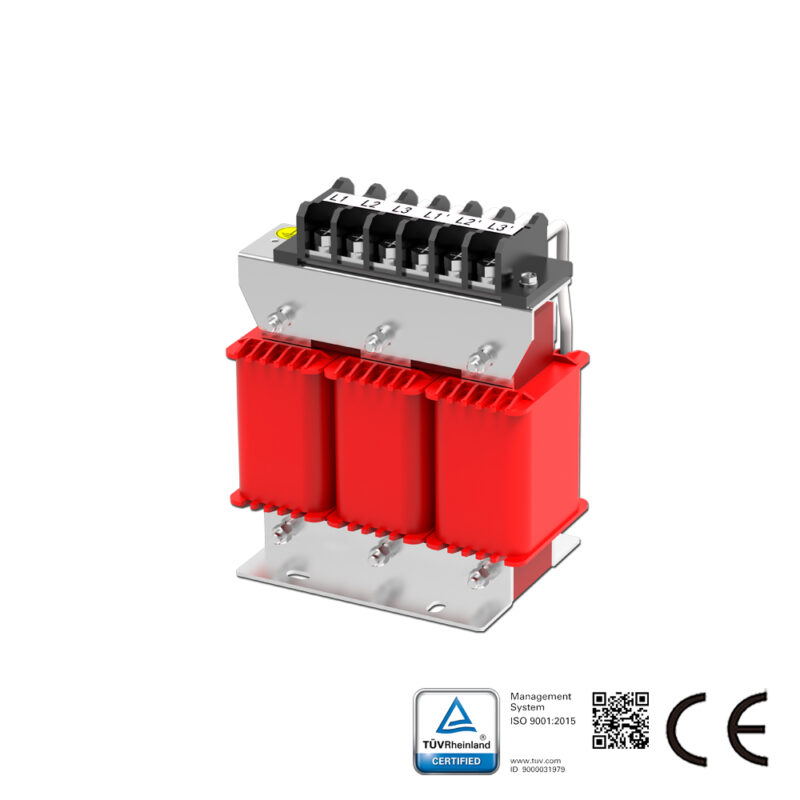

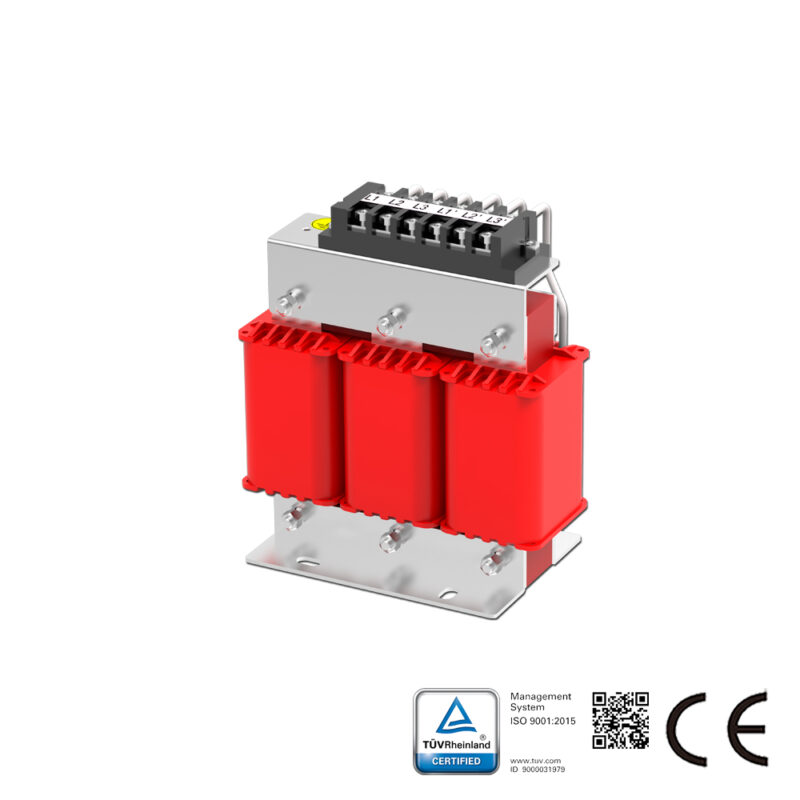

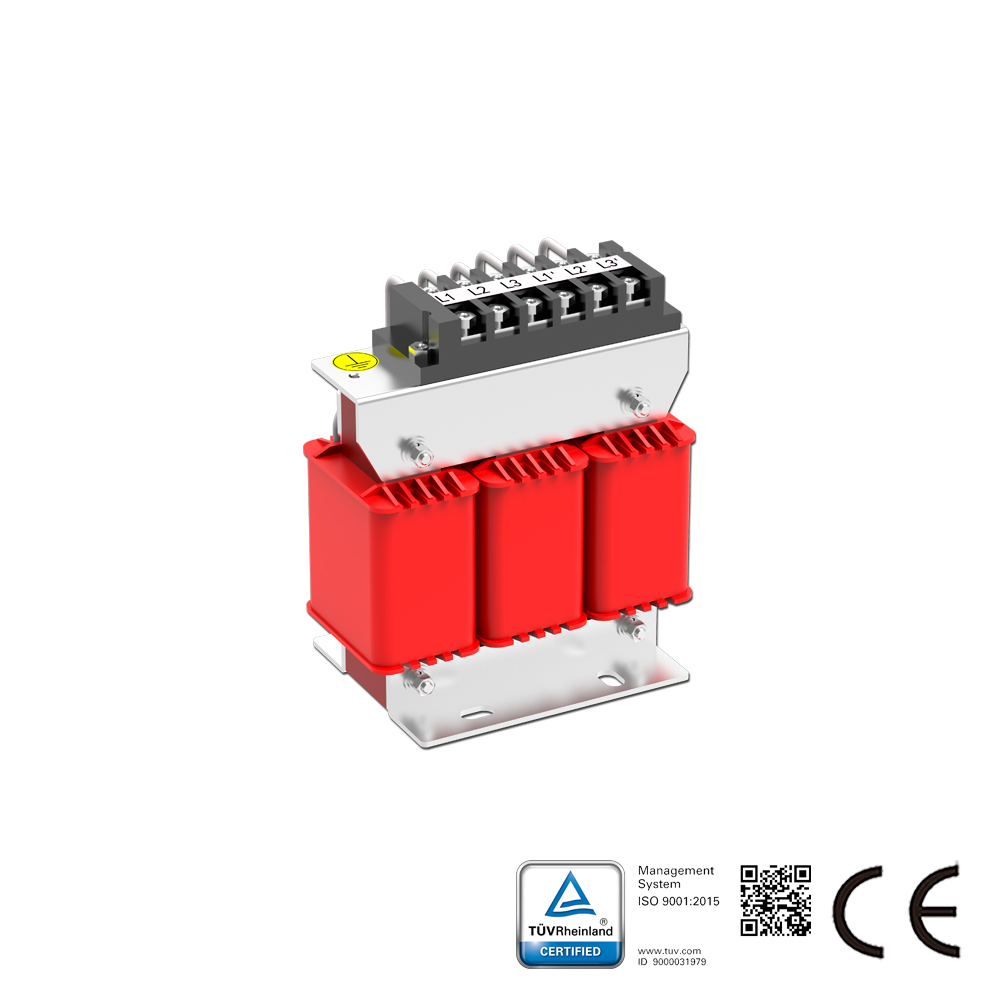

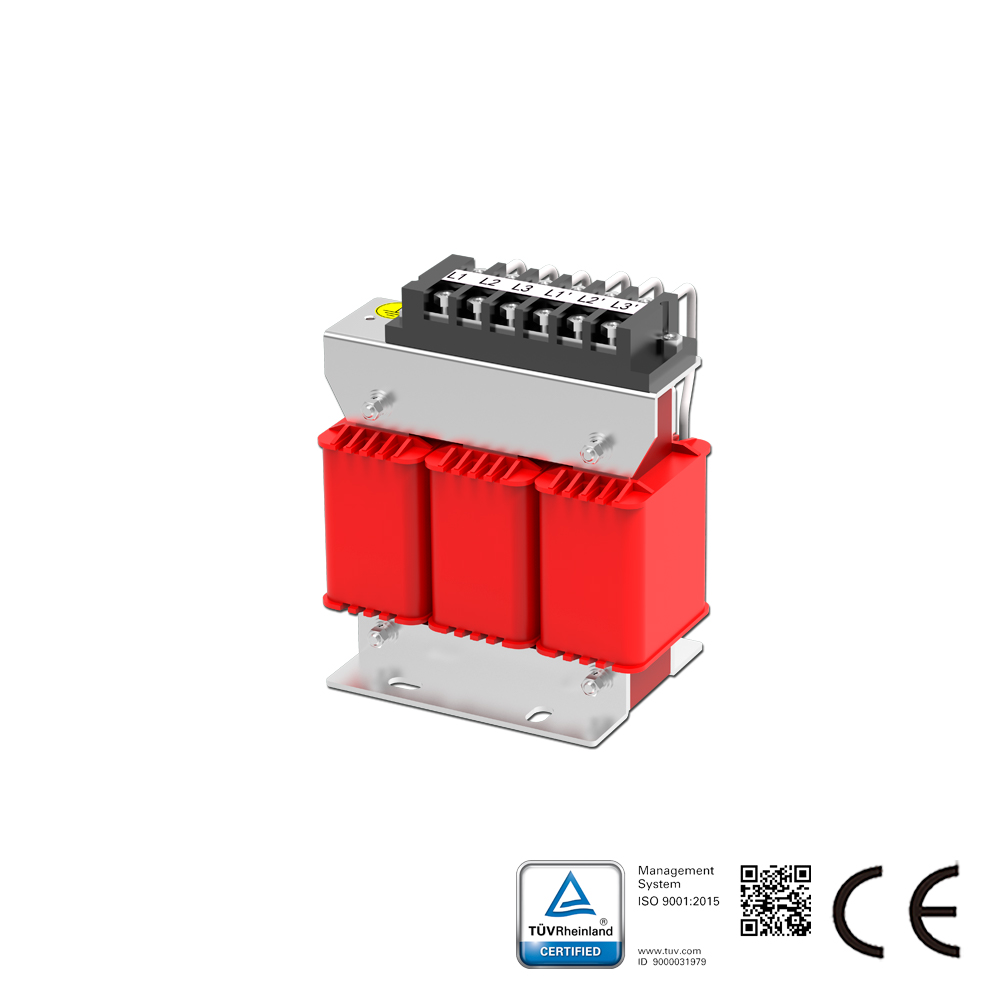

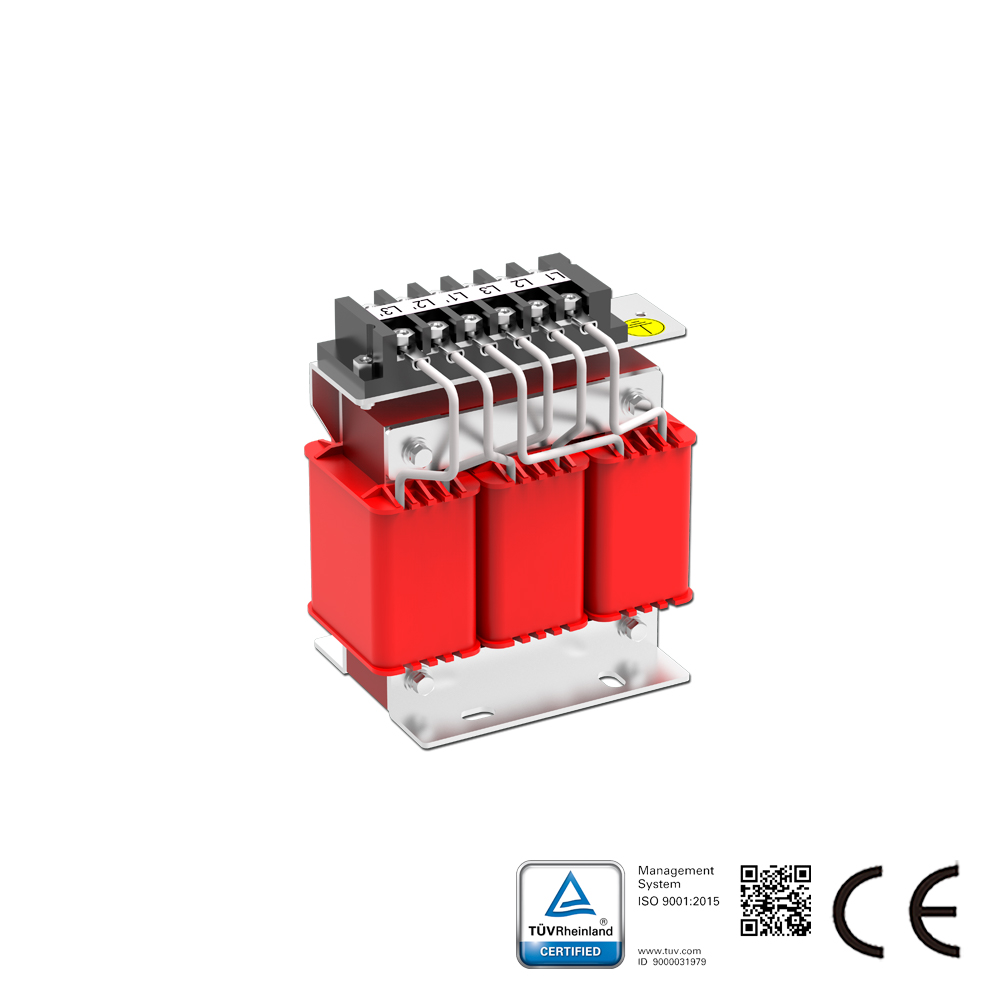

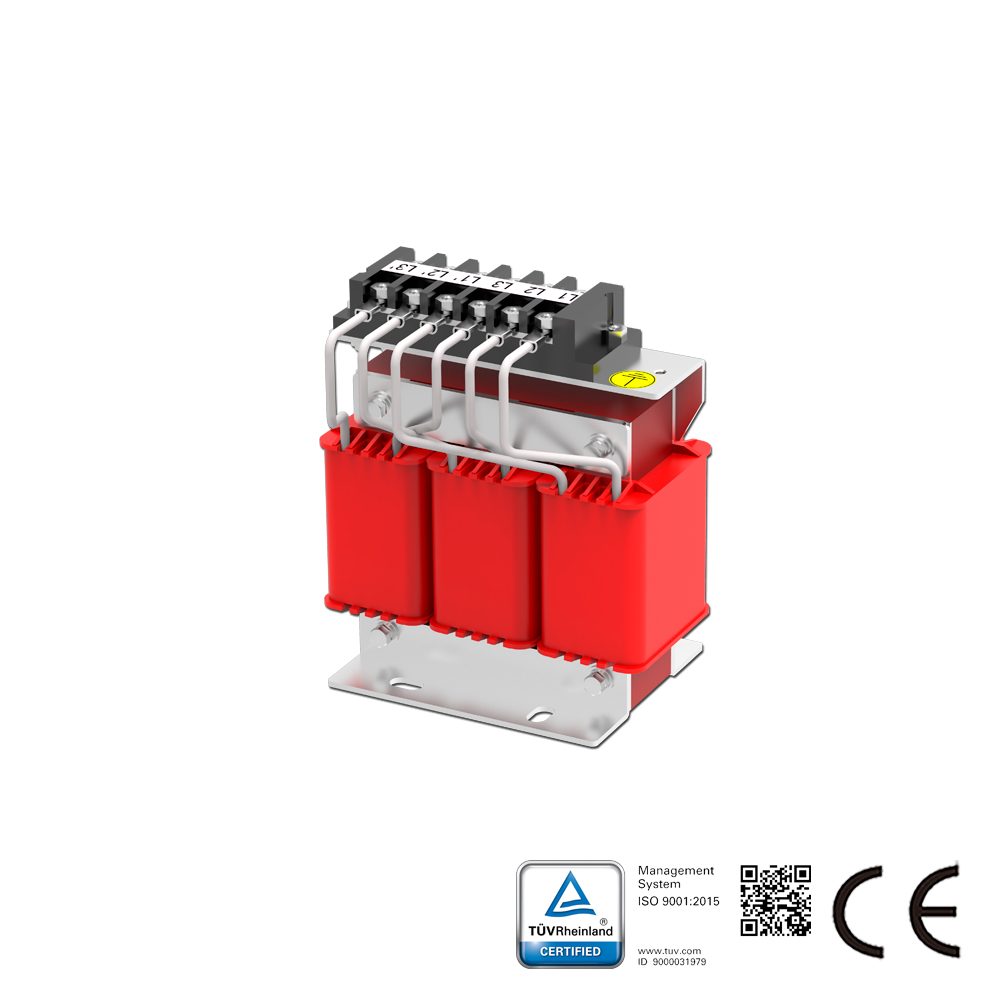

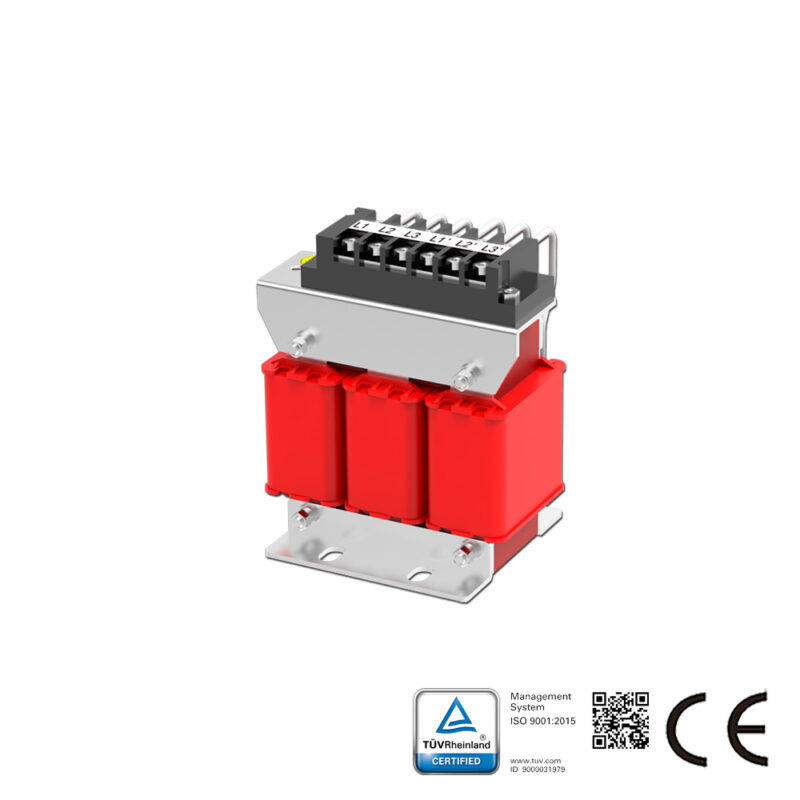

Descripción del Reactor de Línea:

La serie SKS-ACL de Reactores de Línea se coloca en serie con equipos eléctricos para introducir una impedancia controlada específica en el circuito de CA. Esta serie se aplica en el lado de entrada de los variadores de CA para suprimir la tensión de irrupción, reducir la corriente de irrupción y de pico, mejorar el factor de potencia real, restringir los armónicos de la red y mejorar la forma de onda de la corriente de salida. El Reactor de Línea de CA también se conoce como Reactor de Entrada o Bobina de CA.

Características de Material del Reactor de Línea:
Selección Flexible de Material: Elección de núcleo de acero al silicio, material magnético de ferrita o amorfo según la frecuencia de aplicación;
Propiedades Excelentes: Debido a la estructura de bobinado en capas, pequeña resistencia en CC, fuerte resistencia a fuerzas electromagnéticas, buena capacidad de sobrecarga a corto plazo;
Rendimiento Confiable: Se utilizan materiales de aislamiento clase F, que garantizan que los productos mantengan un rendimiento confiable en condiciones de trabajo adversas;
Bajo Ruido: Diseñado con baja densidad de flujo magnético, los reactores presentan alta linealidad. Con potentes láminas de sobrecarga, el ruido del reactor es bajo.

Características de esta serie:
Potencia nominal de operación: 380V/690V/1140V
Frecuencia de operación: 50/60Hz
Rango de corriente: 5-1600A
Temperatura ambiente de operación: -25℃ a 50℃
Resistencia dieléctrica: Núcleo-bobinado, CA 3000V/50Hz/5mA/ sin daño en 60s (prueba en fábrica)
Resistencia de aislamiento: Núcleo-bobinado, CC 1000V, Resistencia >100M ohm
Ruido: Menos de 65dB (medido a 10 metros del reactor en horizontal)
Clase de protección: IP00
Clase de aislamiento: F/H
Normativa: GB 19212.1-2008 GB/T 1094.6-2011

Aplicación del Reactor de Línea:
Para inversor y motor
