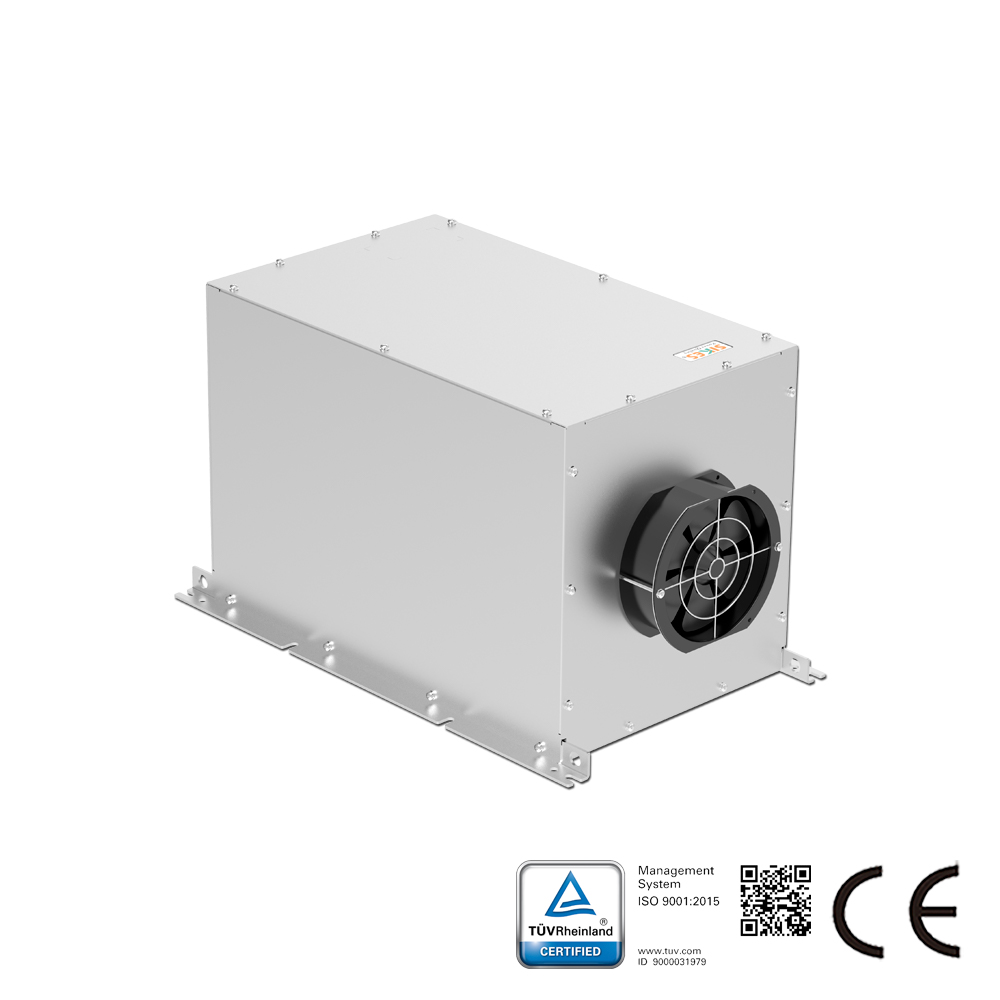

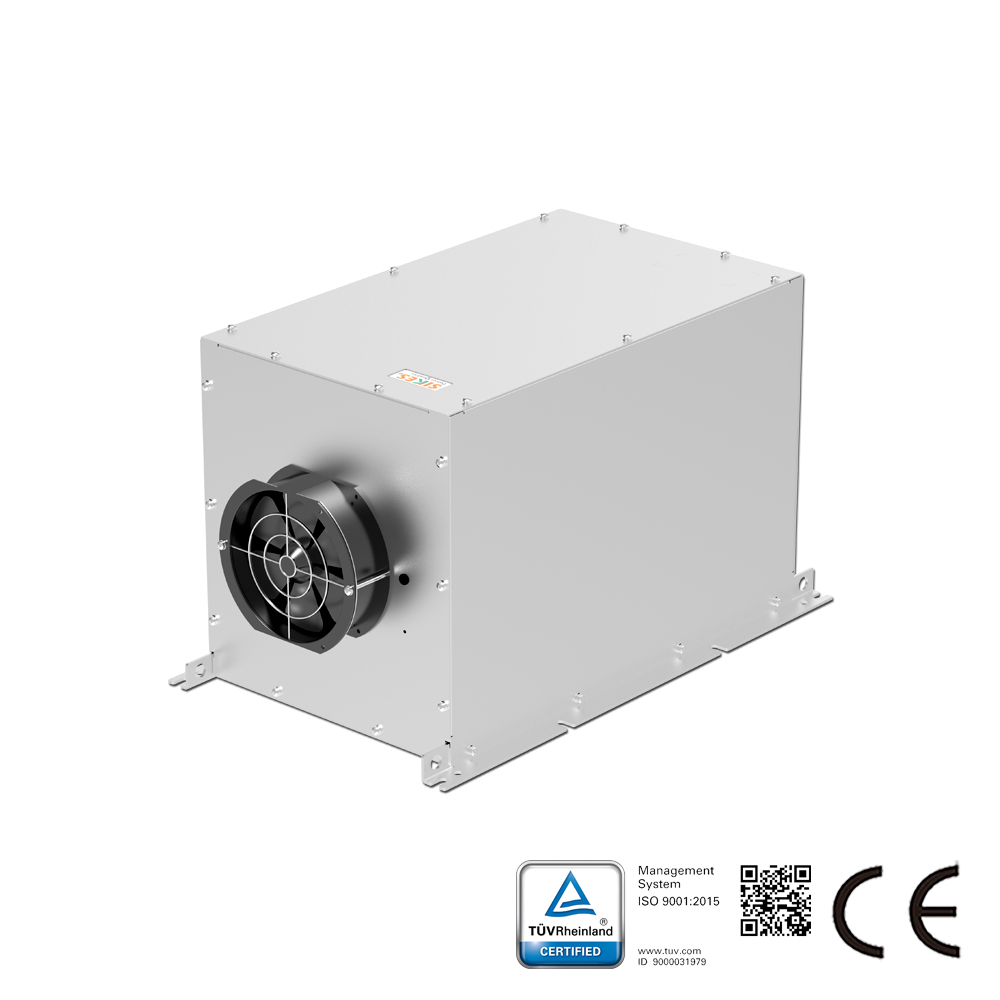

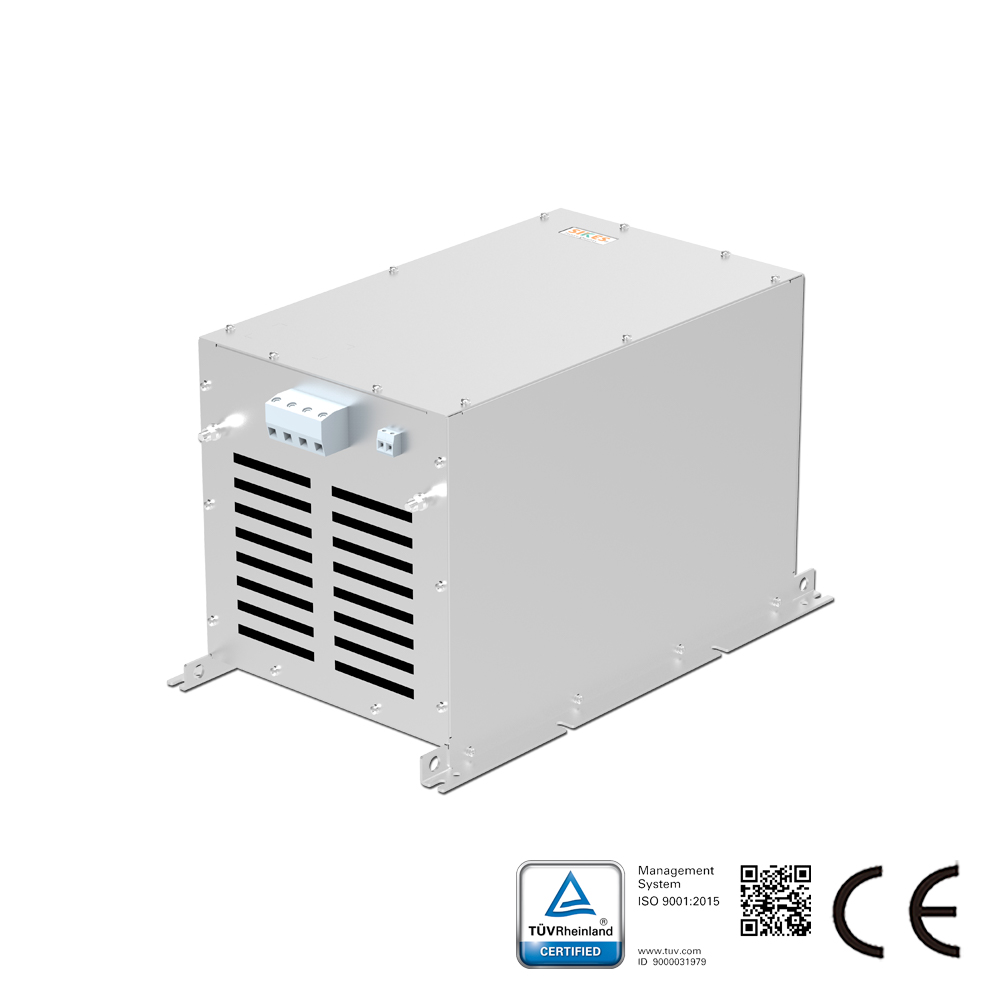

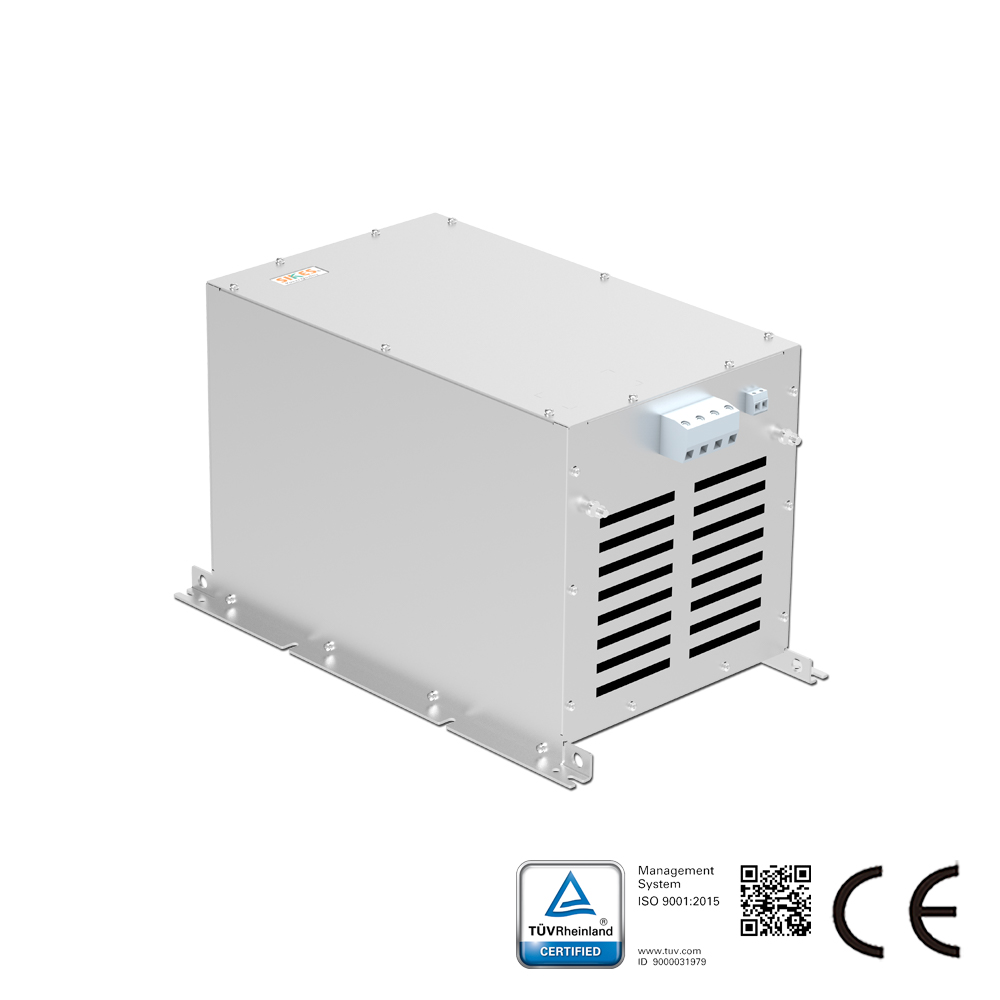

Descripción General del Producto:

El filtro de armónicos monofásico es un dispositivo especializado de mejora de la calidad eléctrica, desarrollado para sistemas de distribución de corriente alterna monofásicos de 220V/230V, 50/60 Hz. Aborda con precisión los problemas de calidad eléctrica causados por cargas no lineales monofásicas, incluyendo la distorsión armónica, la corriente excesiva en el neutro, la distorsión de la forma de onda de tensión y el bajo factor de potencia. Basado en una topología de filtrado probada, el filtro suprime eficazmente los armónicos de orden impar de baja frecuencia, particularmente los de tercer, quinto y séptimo orden, y es adecuado para aplicaciones monofásicas residenciales, comerciales y de pequeña y mediana industria. Purifica las formas de onda de la red, estabiliza la calidad del suministro eléctrico y elimina riesgos potenciales como fallos de equipos, consumo excesivo de energía y sobrecalentamiento de líneas inducidos por armónicos. Esta solución ofrece una optimización ligera y altamente adaptable para la calidad eléctrica monofásica.

Principio de Funcionamiento:

El filtro de armónicos monofásico pasivo emplea un circuito de filtrado resonante LC de alta precisión basado en una topología tipo T convencional. Dirigido a las características de armónicos de alta frecuencia de las cargas monofásicas, proporciona rutas de derivación de baja impedancia para frecuencias armónicas específicas, filtrando activamente las corrientes armónicas y las interferencias espurias en el circuito, mientras preserva la transmisión normal de la componente fundamental de frecuencia industrial. Esto reduce eficazmente la distorsión armónica en el origen.

Instalación y Mantenimiento:

El dispositivo admite montaje estándar en riel DIN o montaje en pared, sin necesidad de modificar el sistema de distribución eléctrica existente. Puede ponerse en funcionamiento simplemente conectándolo en serie con el circuito de distribución frontal de la carga monofásica. La instalación es sencilla y la ejecución es eficiente. La unidad está diseñada para un funcionamiento ininterrumpido y estable durante 24 horas al día, 7 días a la semana, con mantenimiento prácticamente nulo, garantizando un rendimiento seguro y fiable.

Valor del Producto:

Mediante una mitigación armónica eficiente, este filtro purifica eficazmente la red de suministro monofásica, reduce las pérdidas de potencia en líneas y equipos, minimiza el desperdicio eléctrico y mejora la eficiencia energética general. Resuelve de manera integral los problemas causados por los armónicos, tales como fallos frecuentes de equipos, paradas por disparo de protecciones, errores de medición y envejecimiento acelerado del cableado, reduciendo drásticamente los costos de operación y mantenimiento y disminuyendo las pérdidas por tiempo de inactividad. Salvaguarda la operación estable de equipos de precisión, cumple plenamente con las normas nacionales de calidad eléctrica y ayuda a los usuarios a alcanzar los objetivos fundamentales de un consumo eléctrico seguro, eficiente y estable.

Ventajas principales:
· Filtrado preciso y eficiente: Se dirige específicamente a los armónicos de secuencia cero de tercer orden típicos y a los armónicos de orden superior de cargas monofásicas, logrando una tasa de mitigación de armónicos de ≥85%. Puede limitar el THDi (Distorsión Armónica Total de corriente) del sistema a menos del 15%, mejorando significativamente la calidad de la forma de onda de la red y resolviendo eficazmente problemas como sobrecarga del neutro, ruido anormal y sobrecalentamiento de equipos.
· Amplia adaptabilidad: Cubre corrientes nominales de rango completo desde 6A hasta 63A, adecuado para diversas cargas monofásicas no lineales, incluyendo iluminación LED, pantallas de visualización, convertidores de frecuencia monofásicos, rectificadores, calentadores con control de temperatura y equipos pequeños de control industrial. Compatible tanto con condiciones de carga en estado estacionario como con fluctuaciones dinámicas.
· Ahorro de energía y reducción de pérdidas estable: Reduce eficazmente las pérdidas armónicas en las líneas y las pérdidas en vacío de los equipos, mejora el factor de potencia del sistema y minimiza las pérdidas de potencia reactiva y el desperdicio de costos de electricidad. Elimina problemas causados por armónicos como el envejecimiento de cables, disparos intempestivos de disyuntores y medición inexacta, extendiendo así la vida útil de los equipos eléctricos aguas abajo.
· Diseño ligero y modular: Tamaño compacto y peso ligero, con estructura modular integrada que ofrece combinaciones de capacidad flexibles y fácil expansión. La carcasa está fabricada con material metálico de alta calidad resistente a la corrosión y antimagnético, proporcionando una fuerte inmunidad a interferencias y resistencia a la corrosión. Adecuado para diversos entornos de instalación interior, con cableado simple y montaje y desmontaje convenientes.
· Inteligente, seguro y confiable: Equipado con refrigeración automática controlada por temperatura y señal de salida de alarma por sobretemperatura.
· Libre de mantenimiento y bajo costo: Al ser de tipo pasivo, no contiene componentes delicados susceptibles al desgaste y no requiere ajuste o calibración frecuente, lo que resulta en costos de operación y mantenimiento extremadamente bajos después de la instalación.

Parámetros técnicos principales:

Escenarios de aplicación típicos:
Ampliamente adecuado para escenarios de consumo de energía centralizado con diversas cargas no lineales monofásicas. Las áreas de aplicación principales incluyen: iluminación LED y sistemas de pantalla grande en complejos comerciales, centros comerciales y edificios de oficinas; sistemas de distribución eléctrica en hoteles y edificios de apartamentos; equipos eléctricos de precisión domésticos y comerciales; pequeños sistemas de automatización y control industrial; sistemas de accionamiento de frecuencia variable monofásicos; equipos de calefacción con control de temperatura; pequeños instrumentos médicos de precisión; equipos de fabricación de semiconductores; y sistemas de alimentación para vigilancia de seguridad. El filtro resuelve eficazmente los problemas de la industria, como la superposición de armónicos, la corriente de neutro excesiva, la contaminación de la red y la mala estabilidad de los equipos causados por la operación en paralelo de múltiples cargas no lineales monofásicas.
