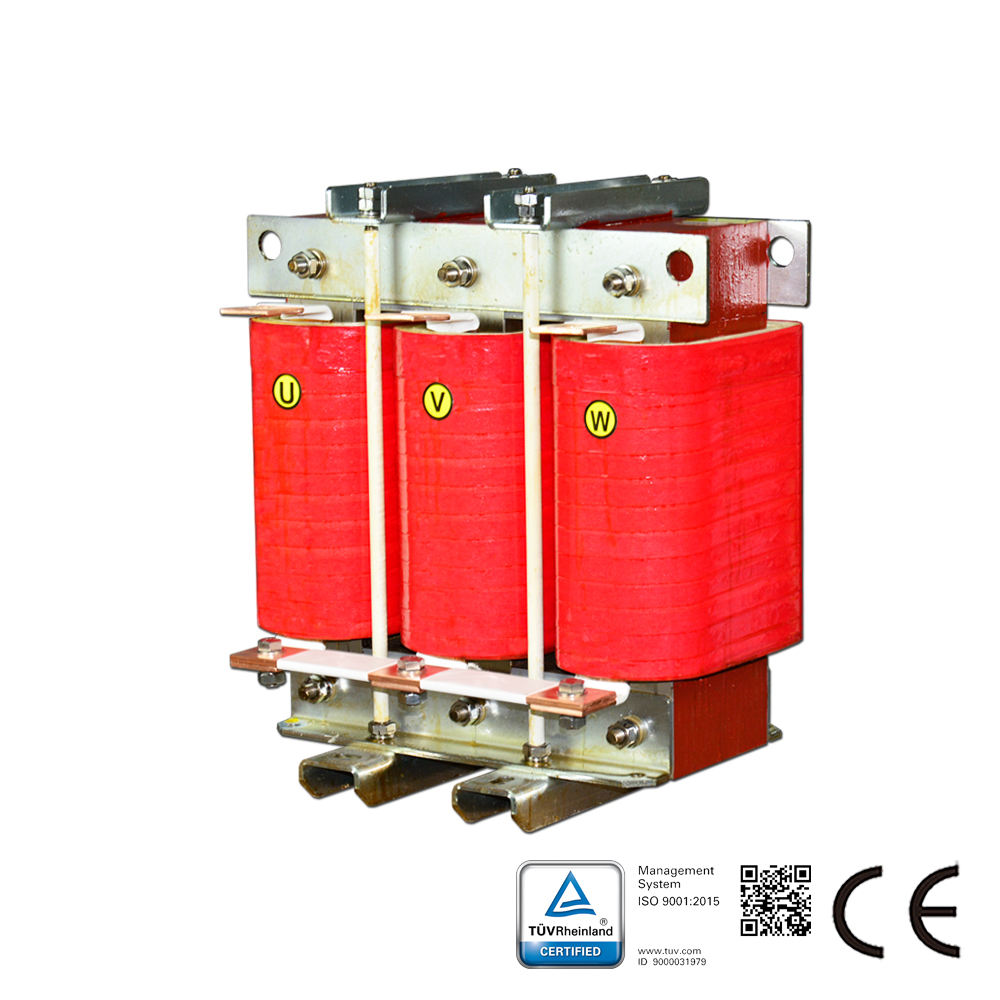

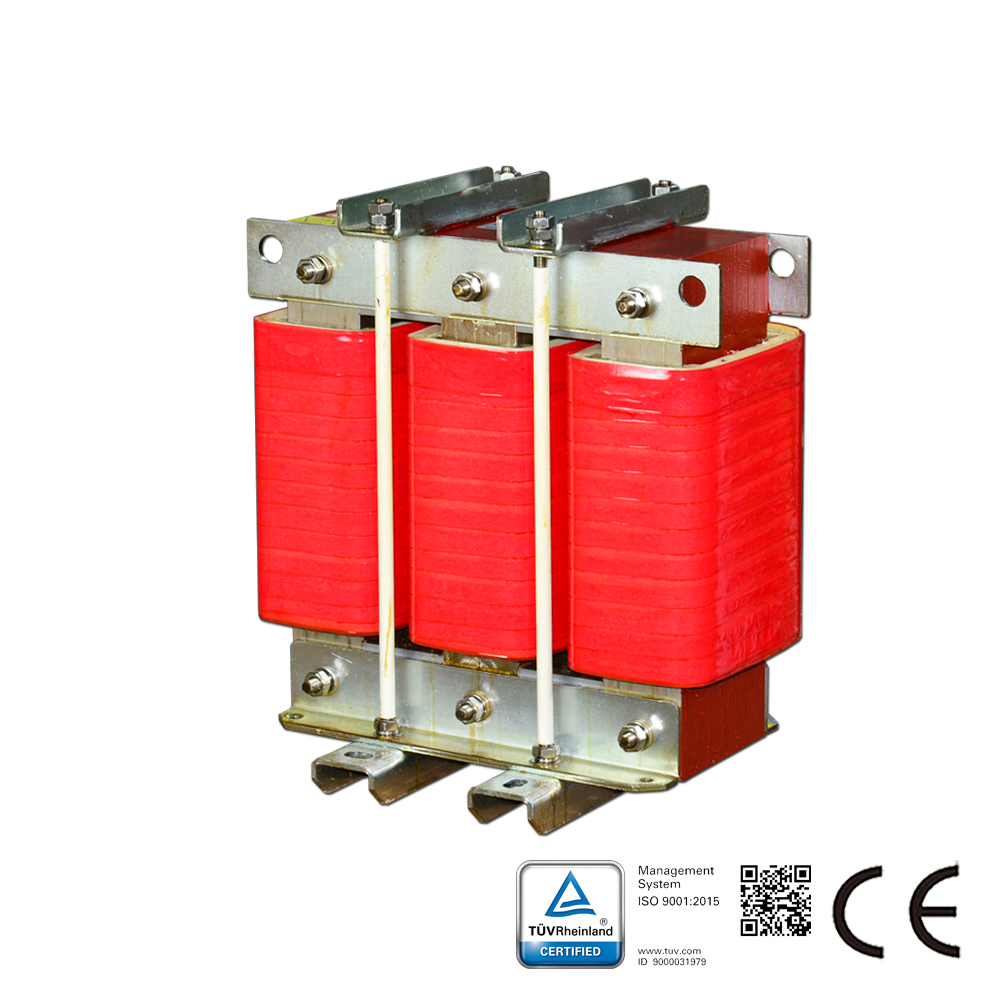

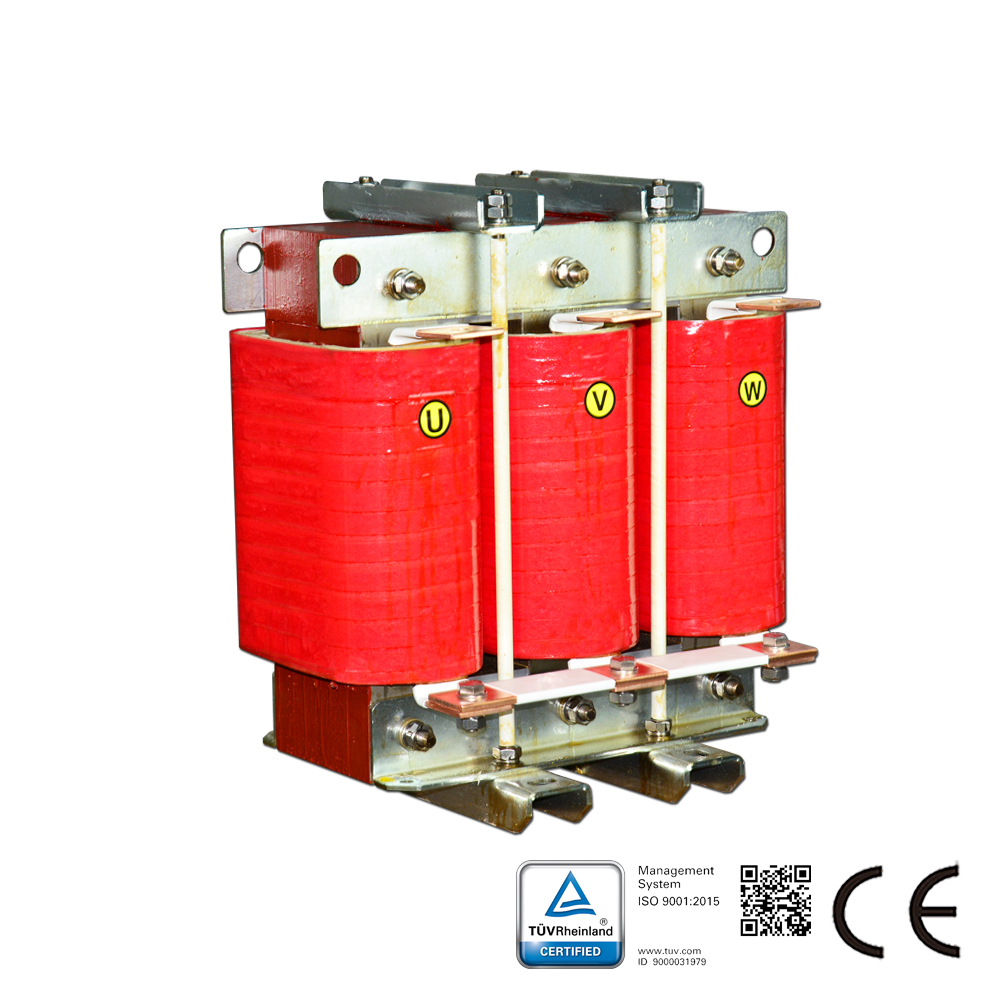

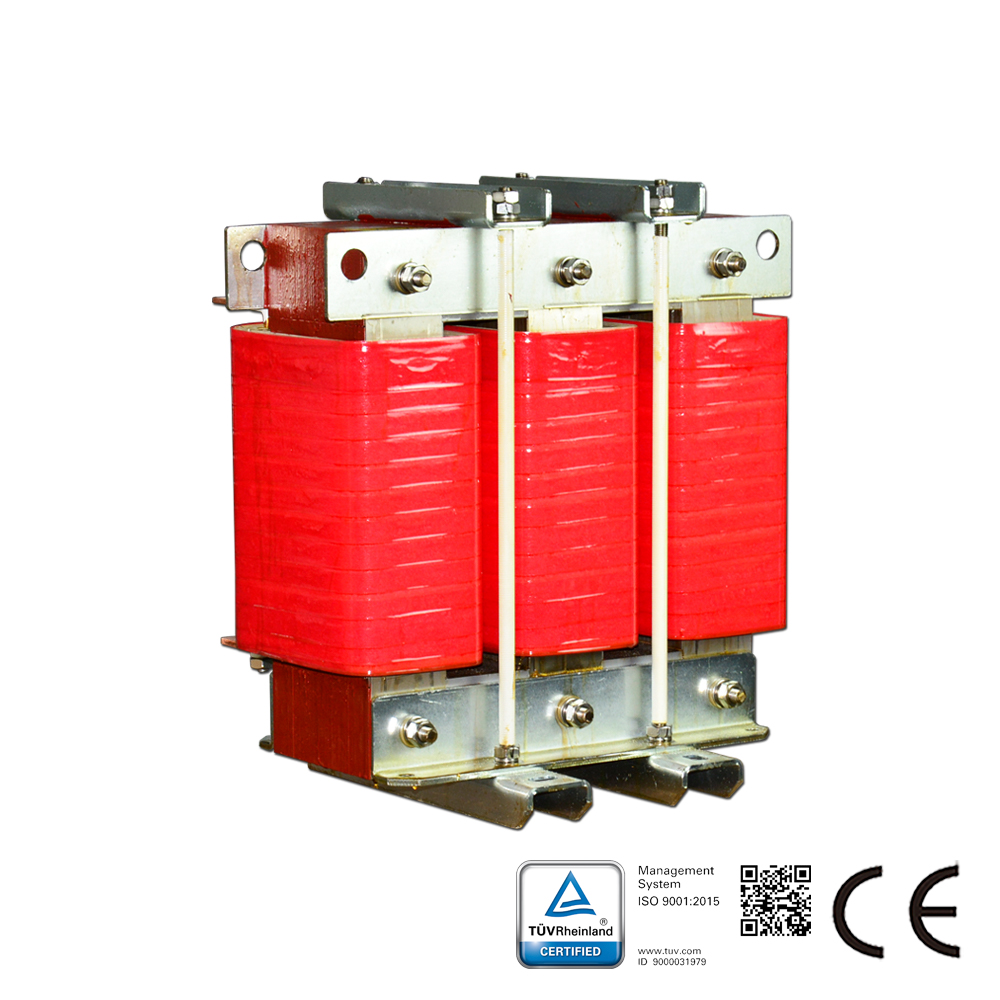

El reactor de carga está diseñado para probar el variador de frecuencia.

Características del reactor de carga trifásico:
Los devanados adoptan una estructura de bobinado de lámina, que presenta una baja resistencia en corriente continua, una elevada capacidad de soportar cortocircuitos y una alta capacidad de sobrecarga de corta duración;
El uso de materiales compuestos de aislamiento con un nivel de aislamiento F o H permite que el producto mantenga un rendimiento fiable en condiciones de trabajo severas;
El reactor tiene una baja densidad de flujo magnético, buena linealidad, fuerte capacidad de sobrecarga y bajo nivel de ruido;
El núcleo de hierro utiliza acero al silicio orientado laminado en frío de baja pérdida, lo que confiere al reactor pérdidas reducidas, alta eficiencia y baja elevación de temperatura.

Parámetros del reactor de carga:
Potencia nominal: 0,55 kvar – 1000 kvar
Rango de voltaje: 380 V – 460 V
Valor de inductancia: 0,49 mH – 20,0 mH
Modo de funcionamiento: trabajo de corta duración o trabajo de larga duración (dos horas o más a corriente nominal)
Error del valor de inductancia: ±10%, corriente de entrada de cortocircuito UVW, RST.
Tipo de fase: trifásico
Frecuencia: 50 Hz – 60 Hz
Modo de refrigeración: AN/AF
Clase de aislamiento: F/H
Altitud: 1000 m, el valor de frecuencia de operación disminuye correspondientemente por encima de 1000 m.
Rango de temperatura: -25 °C a 45 °C
Temperatura de almacenamiento: -40 °C a 70 °C
Humedad de operación: relativa 10% – 90%
Grado de antipolución: clase 3
Grado de resistencia a la niebla salina: salinidad 0,1 mg/m³
Normativa: IEC289:1987 reactor, GB10229-88 reactor (equivalente a IEC289:1987), JB9644-1999 reactor para transmisión eléctrica de semiconductores
