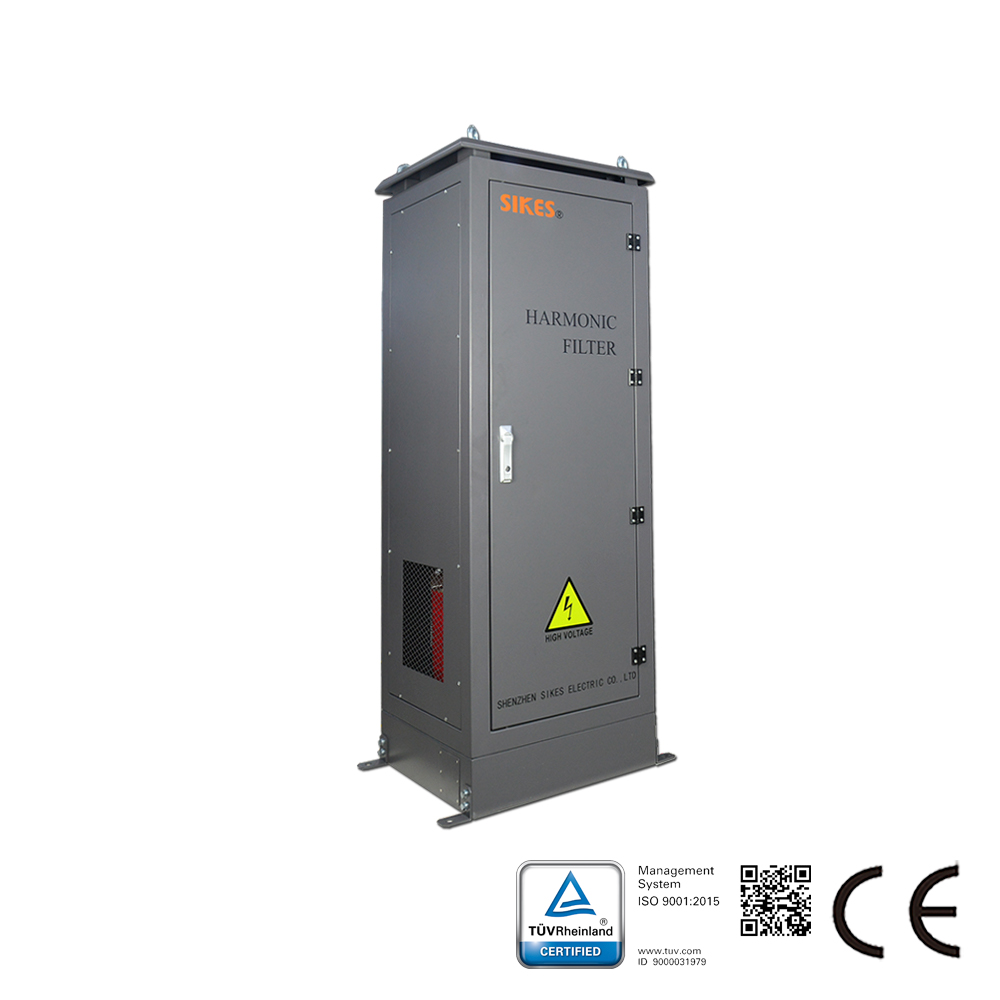

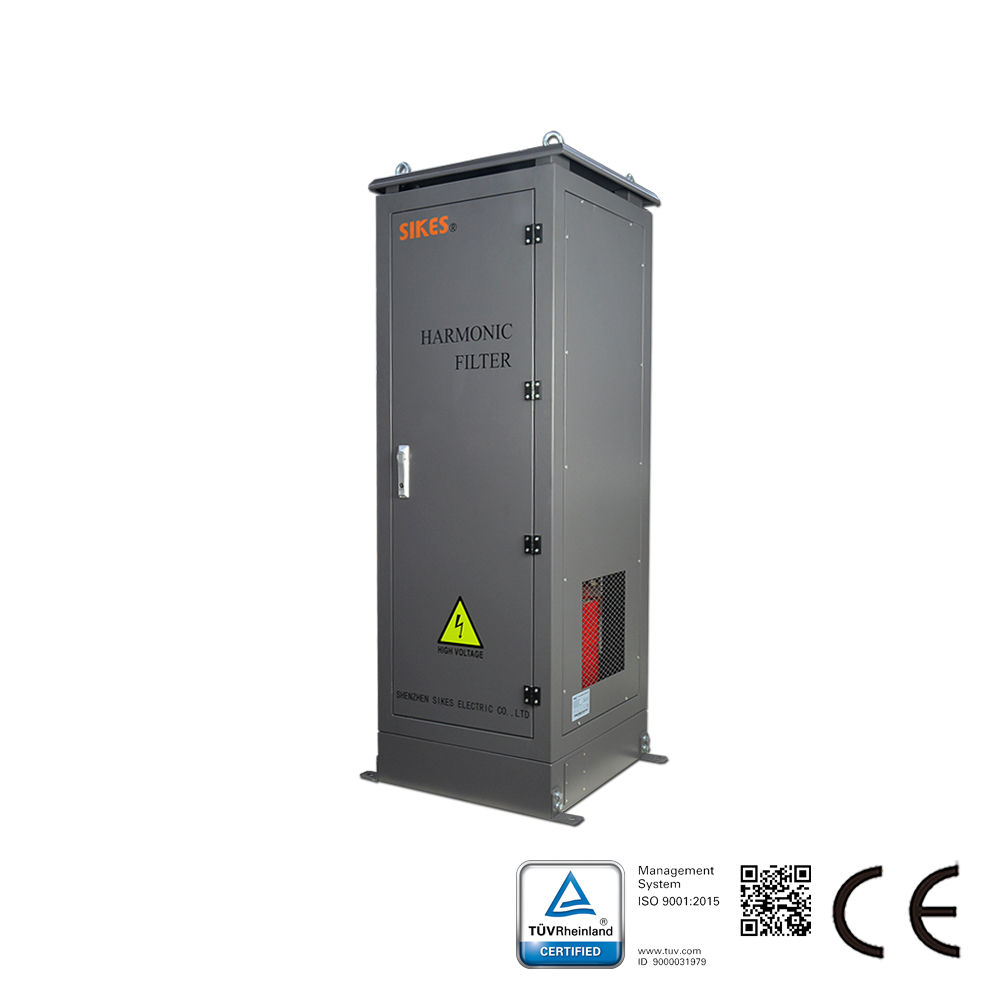

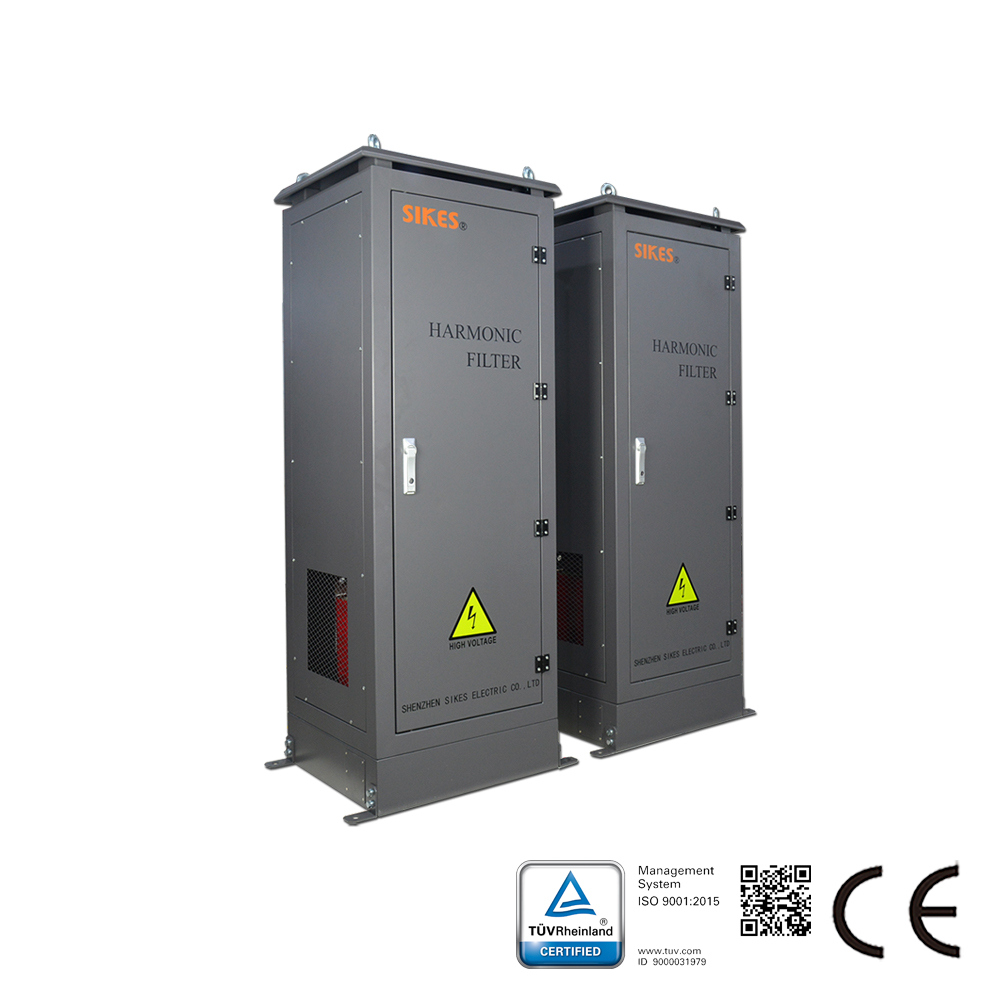

El filtro de armónicos pasivo de Sikes está diseñado para prácticamente cualquier tipo de aplicación electrónica con rectificadores de frente de seis pulsos. El filtro puede reducir eficazmente la distorsión de corriente armónica hasta el nivel requerido.

Informe de prueba a plena carga:
Carga: 110 kW (plena carga)

Características del Producto del Filtro Armónico Pasivo:
Diseño de instalación rápida y puesta en marcha sencilla;
Filtro armónico pasivo rentable;
Ayuda a cumplir con estándares internacionales de calidad de energía.

Estándar Técnico:
IEC61000, GB/T14549-93, IEEE 519

Características Técnicas del Filtro Armónico Pasivo:
Tensión de operación nominal: 3*380 a 500 VAC ±10%;
Frecuencia de operación: 50 Hz (60 Hz bajo solicitud);
THDi <<5% (requisitos del sistema: TDHv <2%, desequilibrio de tensión de línea <1%); Potencia nominal: 110 kW; Eficiencia: 98% a 99% @ tensión de línea nominal; Sobrecarga: 1.6X corriente nominal durante 1 min, una vez por hora; Temperatura ambiente: -25 a +40 °C; Protección: IP20; Peso neto: 350 kg; Dimensiones: 800*720*1750 mm; Refrigeración: Forzada por aire interno; El filtro armónico pasivo de Sikes es su elección ideal además de los filtros Schaffner y MTE.

Aplicación típica: fuentes de alimentación trifásicas no lineales donde el riesgo potencial es elevado debido a sobrecargas térmicas y eléctricas causadas por corrientes armónicas.

Aplicaciones de Filtros Armónicos Pasivos:
Cargadores rápidos de CC;
Instalaciones de HVAC;
Aplicaciones de ventiladores y bombas;
Equipos de automatización industrial y robótica;
Accionamientos de motores CA y CC e inversores de frecuencia;
Equipos con rectificador de frente de seis pulsos.
