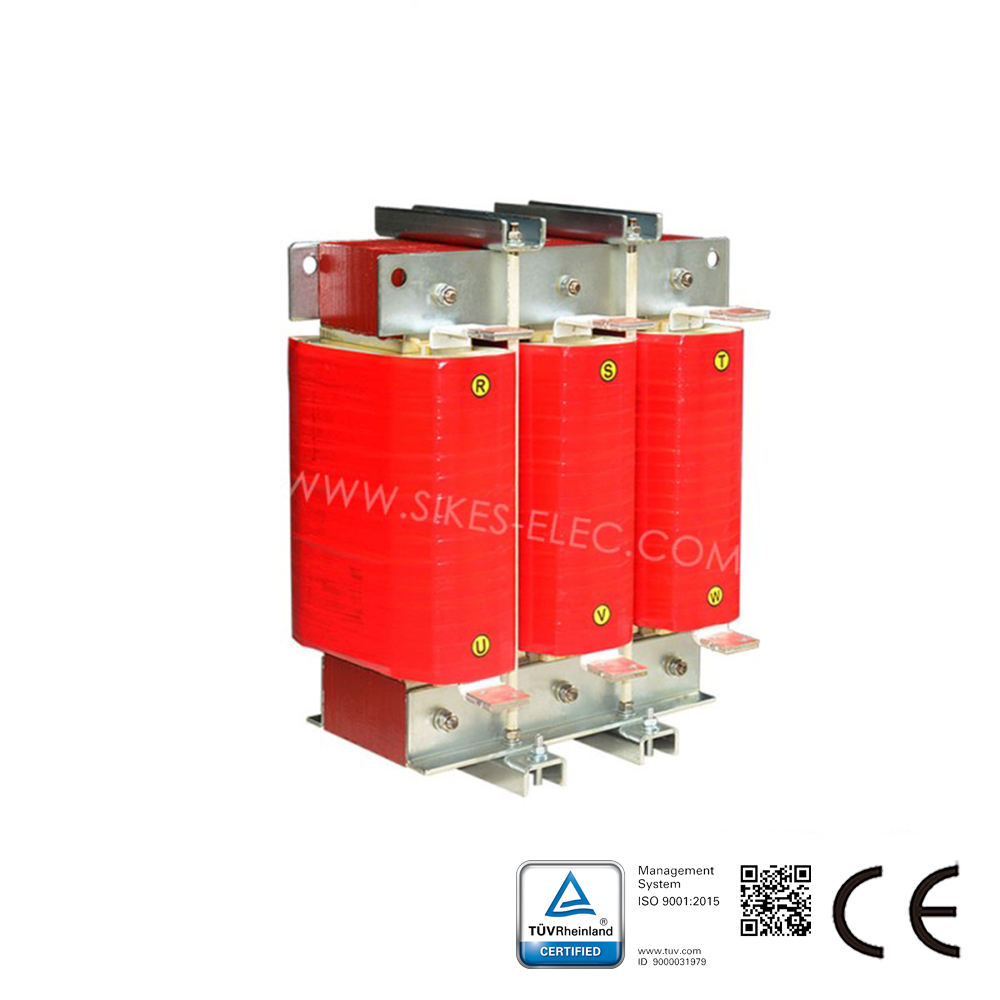

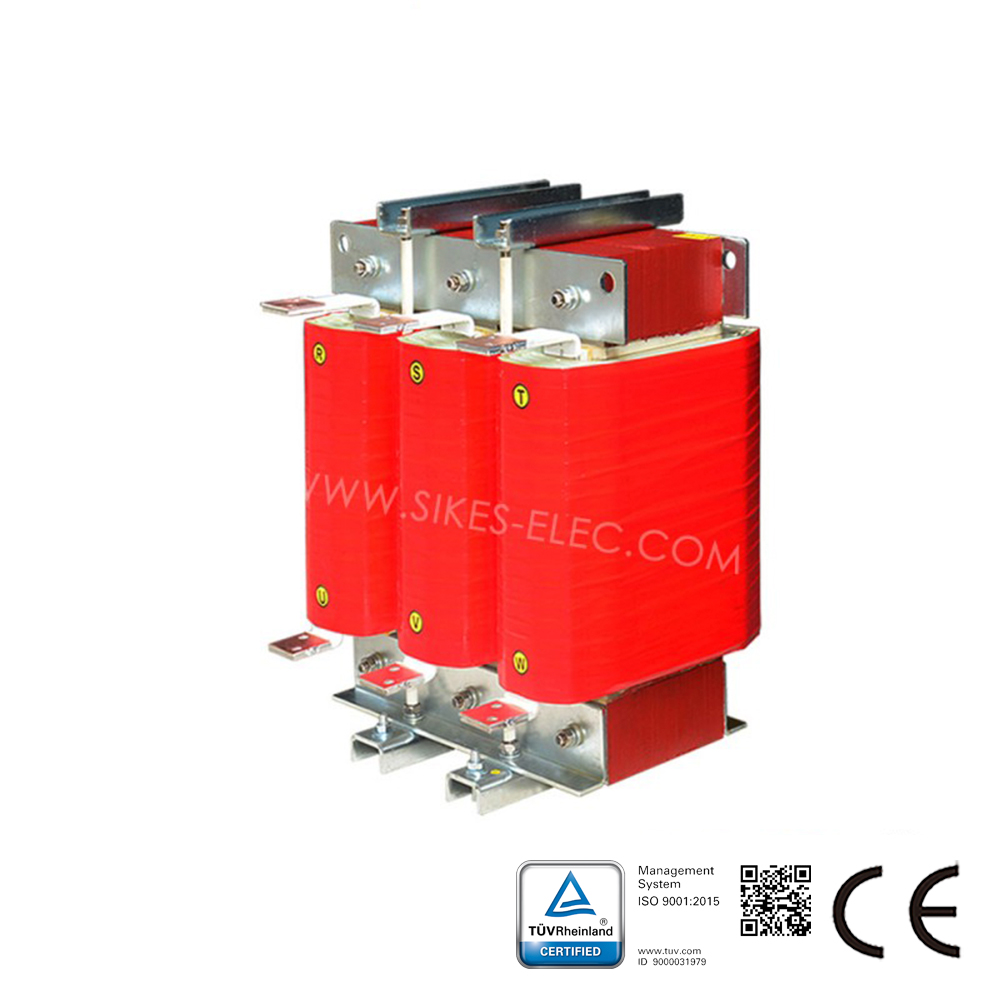

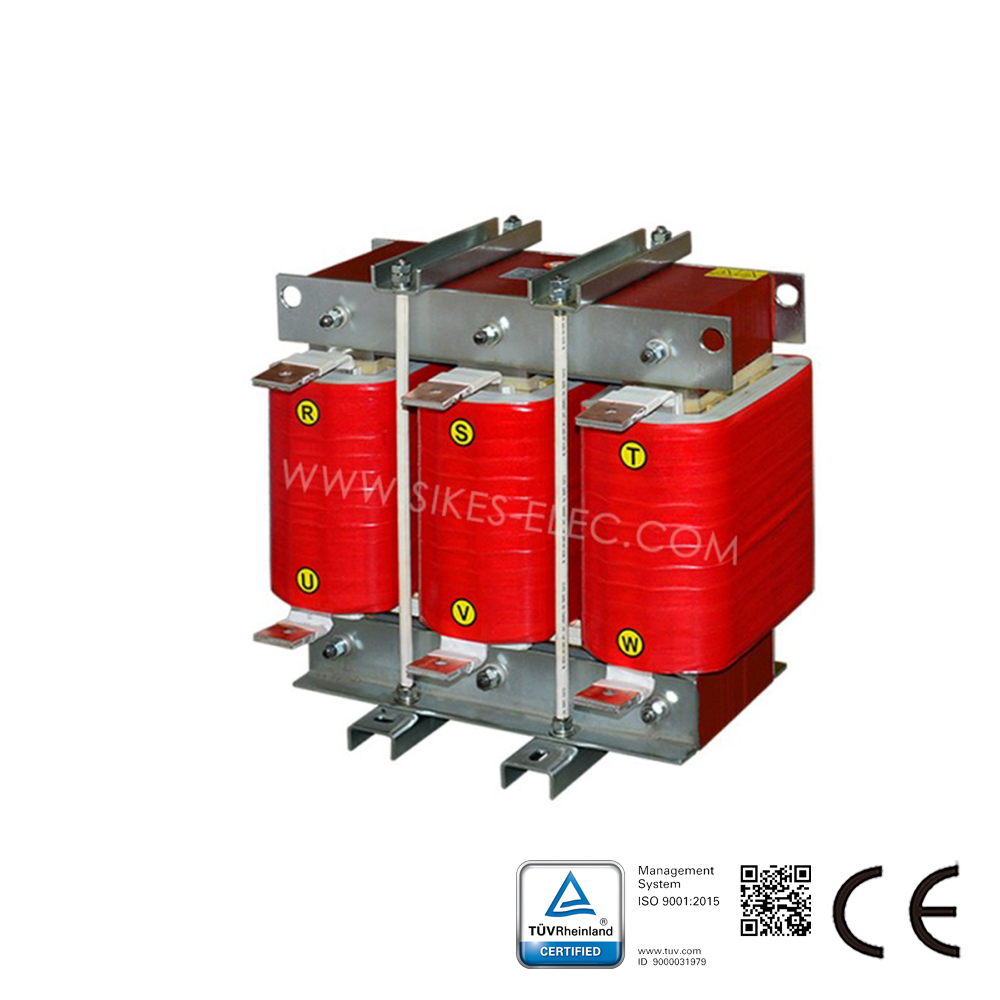

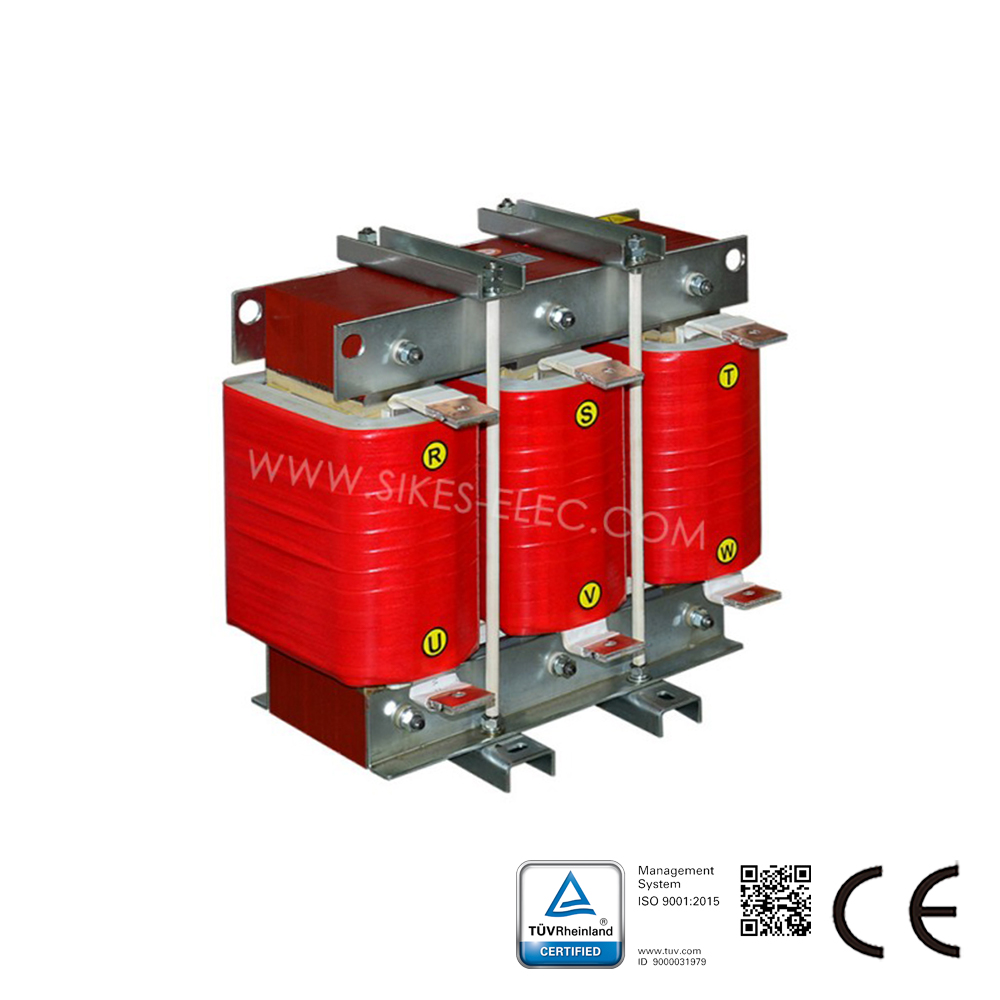

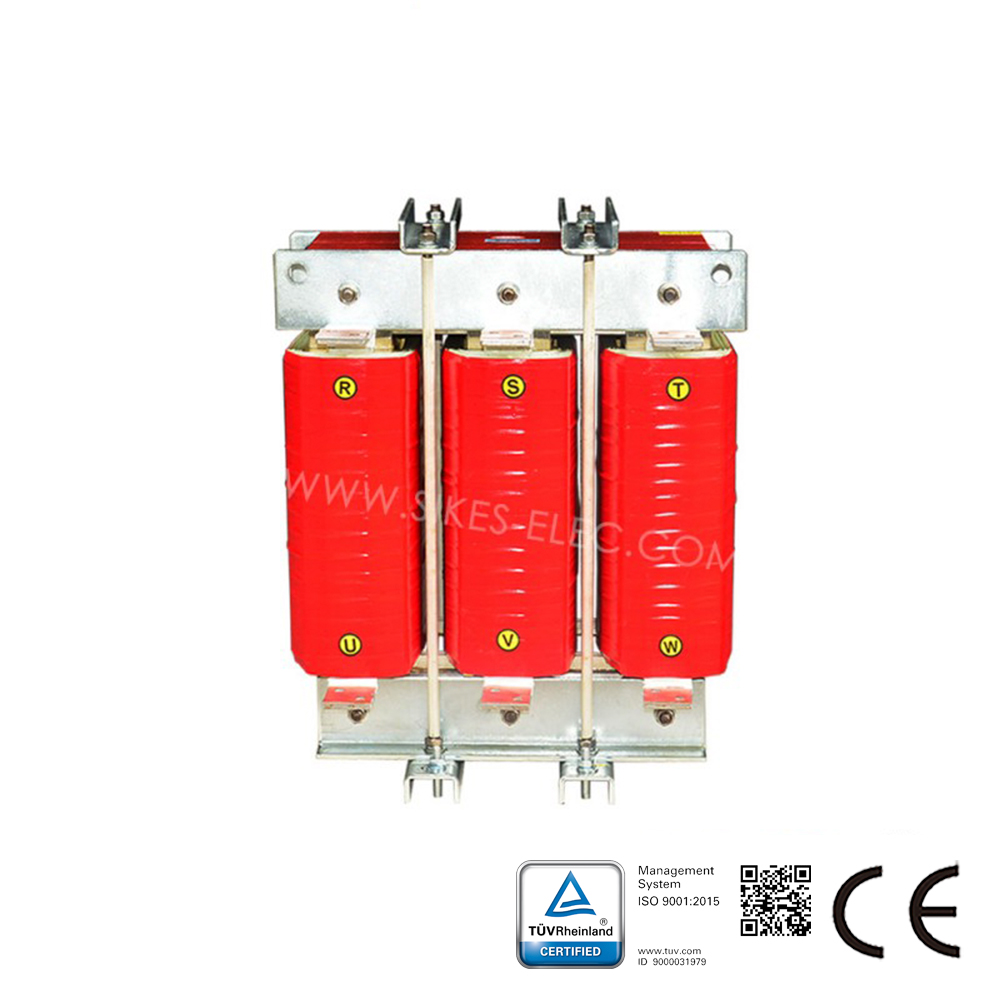

Descripción del reactor de filtro:
El reactor de filtro, junto con los capacitores, puede formar un circuito de filtrado de armónicos para reducir la corriente armónica en el sistema, principalmente la 3ª, 5ª, 7ª, 11ª, 13ª y superiores. El reactor de filtro puede instalarse mediante conexión en paralelo o en serie.

Función del reactor de filtro:
Reactor LCL para rectificador PWM, frecuencia portadora: ≥2 kHz, frecuencia de trabajo: 50 Hz, fase: 3.
Los armónicos contienen la interferencia del variador de frecuencia para la red eléctrica, principalmente armónicos de orden 3, 5, 7, 9, 11, 13, 15, 17, 19; en el lado de salida, los armónicos son principalmente de alta frecuencia en el rango de 5 a 10 kHz.

Parámetros técnicos del reactor de filtro:
Corriente nominal: ≤5000 A; tensión nominal: <1000 V; resistencia dieléctrica: devanado-tierra 3000 V CA/50 Hz/60 s sin daños.
Resistencia de aislamiento: devanado-tierra, tornillo de núcleo cruzado-tierra 500 V CC, resistencia de aislamiento ≥100 MΩ; ruido del reactor: <65 dB (a 1 metro del reactor).
Protección: IP00; aislamiento: F/H; norma: IEC 289; GB 10229-88 (equivalente a IEC 289:1987).

Aplicación del reactor de filtro:
Generación de energía eólica, fotovoltaica, VFD y UPS
